GT-500 bänk pressmaskin för ståltråd (korgram)

1. Vad används GT-500 bänkpressmaskin för ståltråd till? – Kärnapplikationer

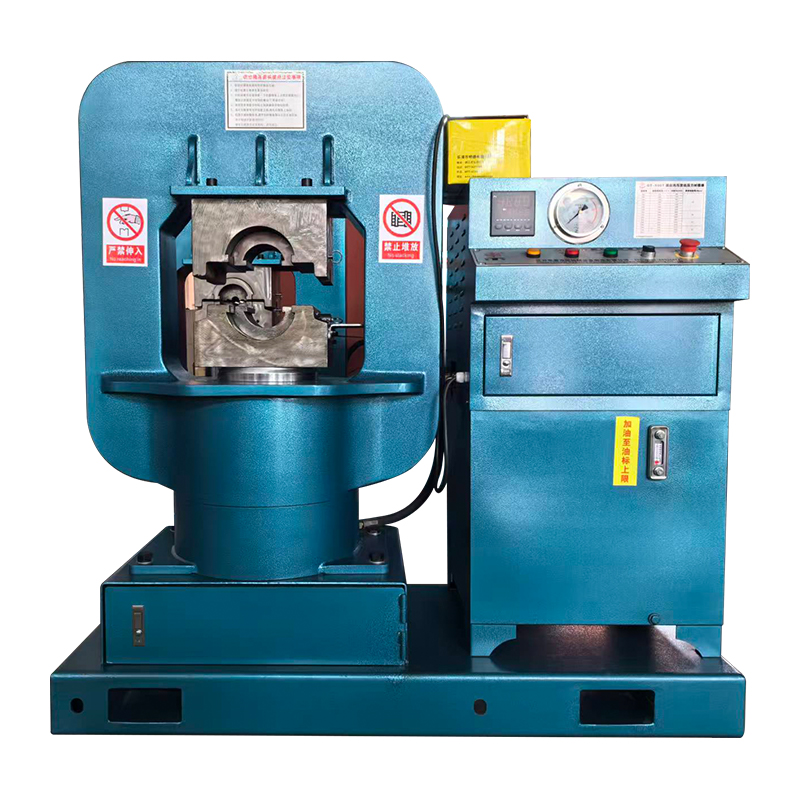

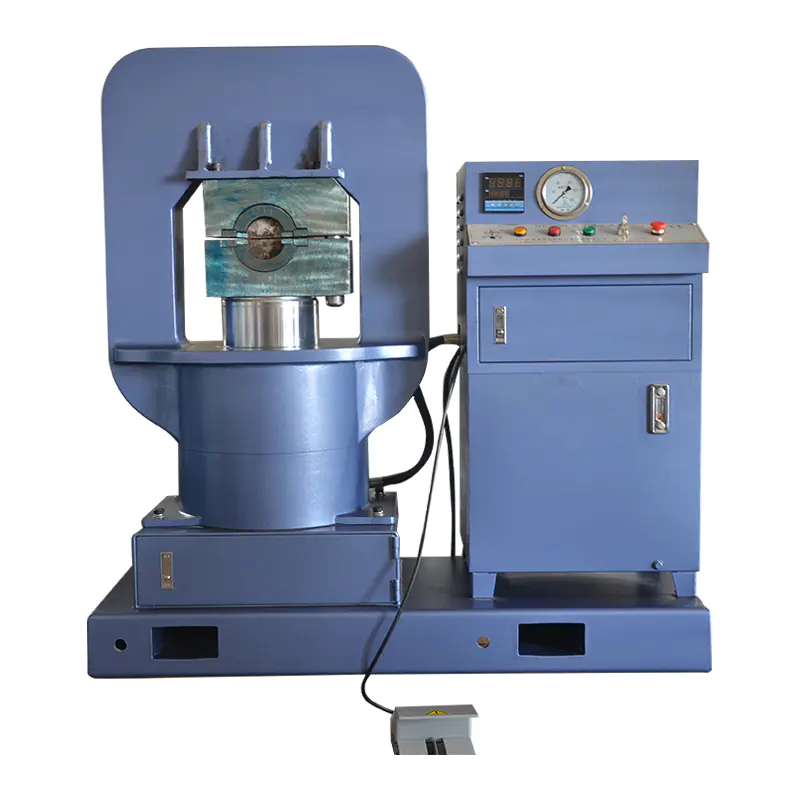

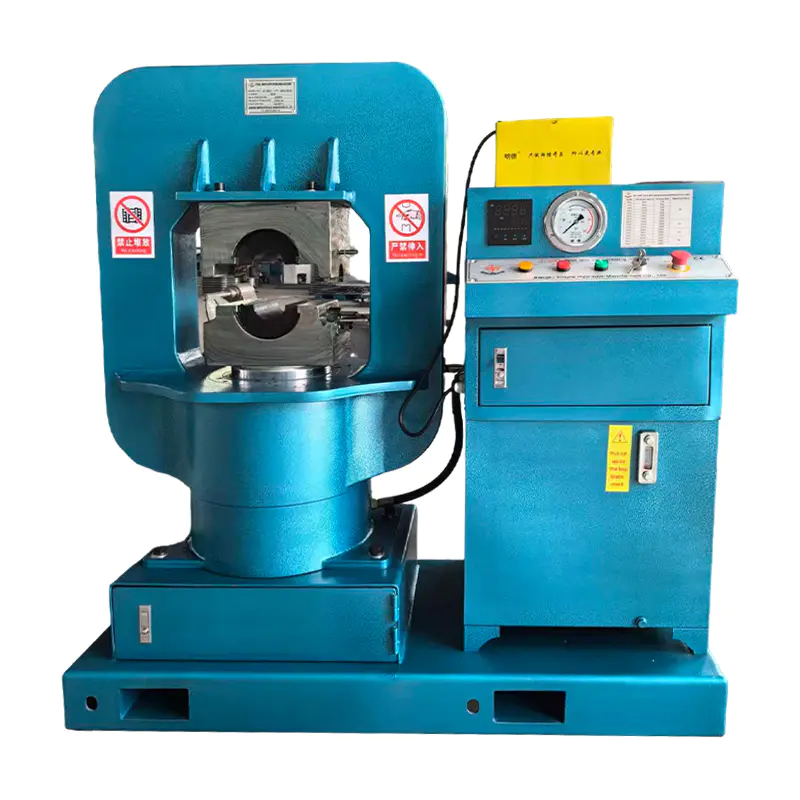

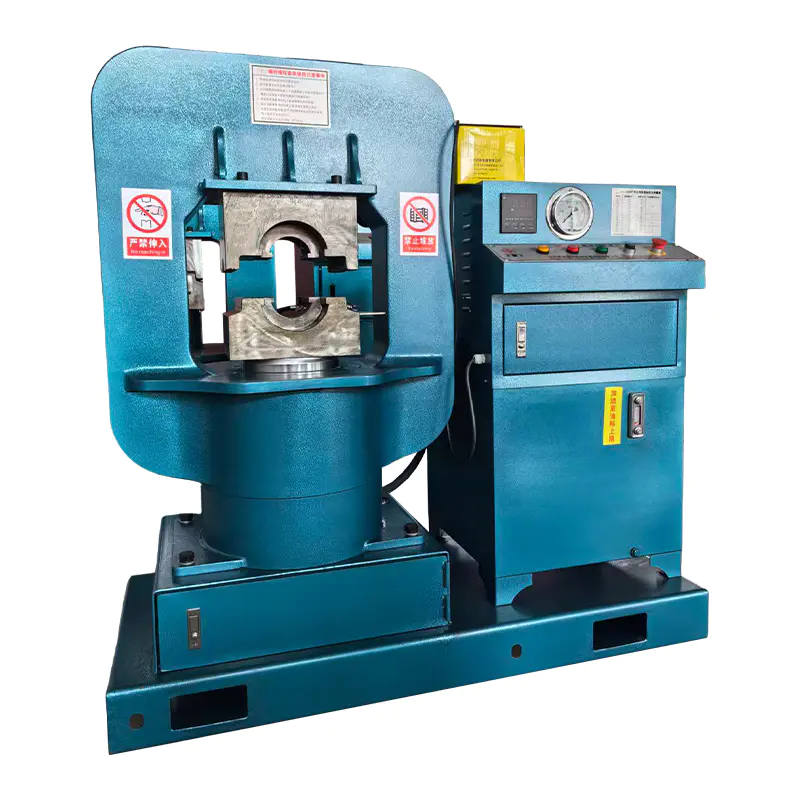

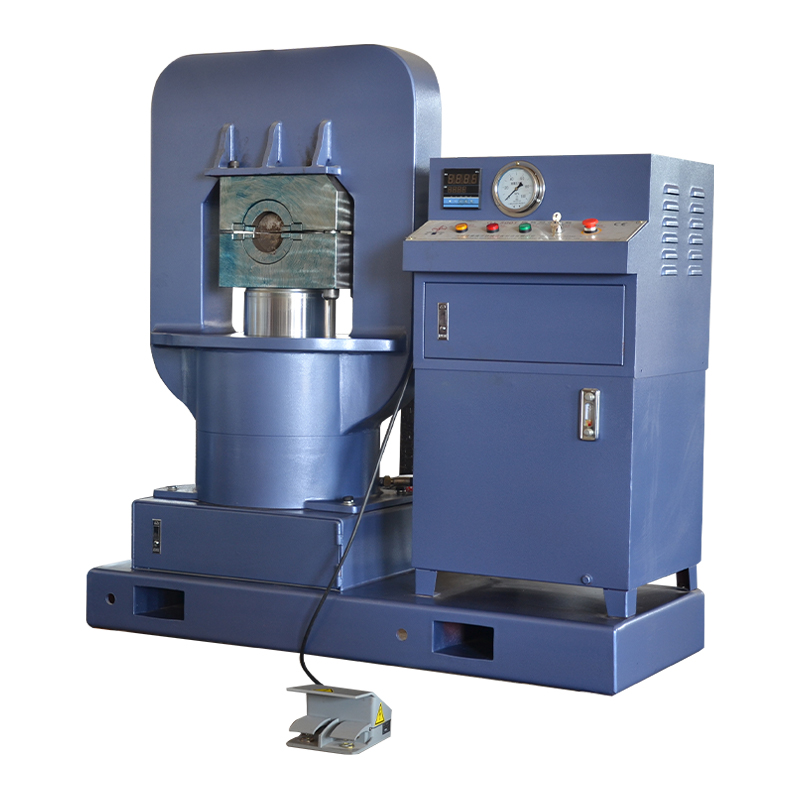

Den GT-500 bänkpressmaskin av ståltråd är en kompakt, bänkhydraulisk presspress avsedd för permanent avslutning av vajerslingar, flamländska ögon och slingskarvar med aluminium- eller kopparhylsor. Det används flitigt i riggverkstäder, småskalig seletillverkning, underhållsanläggningar och offshoreförsörjningsbaser där utrymmet är begränsat men pålitliga, högkvalitativa avslutningar krävs.

Med en maximal tryckkraft på 500 kN (50 ton) och ett strupdjup av 80 mm GT-500 hanterar vajerdiametrar från 3 mm till 16 mm , producerar uppsägningar som behåller 95–100 % av repets brotthållfasthet . Jämfört med manuella pressverktyg minskar GT-500 cykeltiden med 70 % och säkerställer konsekvent crimpkvalitet – perfekt för verkstäder som producerar upp till 200 uppsägningar per dag .

2. Nyckelfunktion 1: Optimal presskraft och diameterområde för bänkbruk

Den GT-500 delivers 500 kN hydraulisk kraft , tillräckligt för att sänka hylsor på stållinor upp till 16 mm diameter. Tabellen nedan jämför GT-500:s kapacitet med manuella pressar och större golvstående pressar.

Den machine includes 6 utbytbara formsatser för hylsdiametrar från 6 mm till 18 mm, med snabbväxlingsverktyg som minskar inställningstiden till under 1 minut .

3. Nyckelfunktion 2: Snabb cykeltid och bänkvänlig fotavtryck

Den GT-500 features a enfas elektrisk hydraulpump (220V/110V kompatibel) med ett tvåstegssystem: snabbinflygning kl 25 mm/s och trycker kl 4 mm/s . En komplett swaging-cykel tar bara 5–8 sekunder beroende på ärmstorlek. Det kompakta fotavtrycket ( 500 mm x 400 mm ) tillåter placering på vilken som helst robust arbetsbänk.

För en liten riggverkstad som producerar 150 uppsägningar per dag GT-500 minskar den dagliga swagingtiden från 6 timmar (manuellt) till bara 45 minuter – en årlig arbetsbesparing på över $12 000 .

4. Nyckelfunktion 3: Konsekvent termineringsstyrka & utdragningsmotstånd

Korrekt pressning med GT-500 ger avslutningar som behåller 95–100 % av repets brotthållfasthet . Tabellen nedan visar minsta utdragskraft som uppnås för olika repdiametrar med GT-500 med kalibrerade stansar.

Den GT-500 includes a inbyggd tryckmätare med justerbar övertrycksventil , vilket gör det möjligt för operatörerna att förinställa presskraften för olika hylsstorlekar – vilket säkerställer repeterbar termineringskvalitet inom ±2 % .

5. GT-500 Applikationsguide & Matris för val av matris

Den GT-500 accepts a range of die sets for different rope diameters and sleeve types. The table below provides a quick reference for common applications.

Den GT-500 also supports anpassade formprofiler för specialtillämpningar, inklusive hylsor i rostfritt stål och dubbelkompressionskonstruktioner för höghållfasta lyftselar.

6. Vanliga frågor om GT-500 bänkpressmaskin för ståltråd

F1: Vilka typer av ärmar kan GT-500 byta?
A1: GT-500 byter stopphylsor i aluminium, hylsor i aluminium (flamländskt öga), kopparhylsor och hylsor av rostfritt stål för vajerdiametrar från 3 mm till 16 mm. Den stöder även dubbla kompressionshylsor för höghållfasta applikationer upp till 14 mm.

F2: Vilken strömförsörjning krävs för GT-500?
A2: Maskinen arbetar på standard 110V eller 220V enfas AC (kan väljas av användaren), med en motoreffekt på 1,5 kW . Ingen trefasström krävs, vilket gör den idealisk för små verkstäder och mobila underhållsenheter.

F3: Hur ofta kräver GT-500 underhåll?
A3: Rekommenderat underhåll inkluderar byte av hydraulolja var 1 500:e drifttimme , inspektion av formverktyg för slitage var 1 000:e cykel och tryckmätare kalibrering årligen. Medeltiden mellan fel (MTBF) är 6 500 timmar under normala verkstadsförhållanden.

F4: Kan GT-500 användas för fältpressning på plats?
A4: GT-500 är en stationär bänkpress (vikt: 95 kg). För användning på fältet rekommenderar vi den portabla GT-200 hydrauliska handpumpen. GT-500 kan dock monteras på en mobil vagn för rörlighet i butiken.
