Aluminiumhylsa/aluminiumhylsa DIN3093 Partihandel
Hem / Produkter / Tillbehör / Aluminiumhylsa/aluminiumhylsa DIN3093

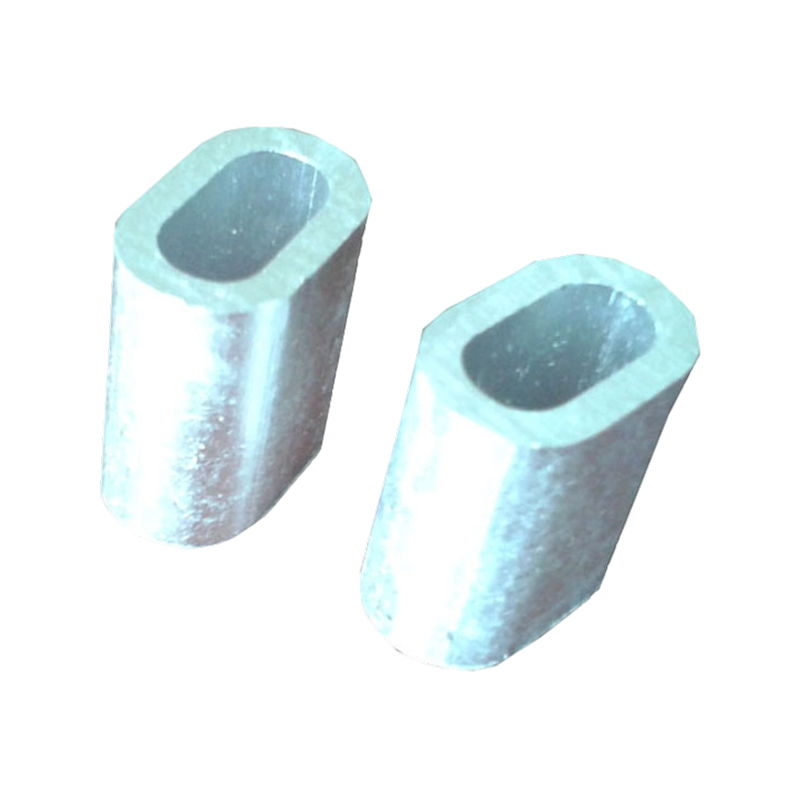

Aluminiumhylsa/aluminiumhylsa DIN3093

+ Kontakta oss
PREV：Flemish Eye Steel FerruleNÄSTA：Aluminium timglashylsor
  • Parameter
  • Övriga beskrivningar
  • Kontakta
Technical Data
Läge Diameter av stållina (mm) Dimension på aluminiumhylsa (mm) Längd (mm) Vikt  (g)
A B C D
XTO-1 1 3 4.3 1.3 2.6 5 0.11
XTO-1,5 1.5 3.5 5.3 1.8 3.6 6 0.21
XTO-2 2 4.5 6.9 2.4 4.8 7 0.24
XTO-2.5 2.5 5.1 8.1 3 6 9 0.5
XTO-3 3 6.1 9.6 3.5 7 11 0.84
XTO-3.5 3.5 7 11 4 8 13 1.32
XTO-4 4 7.9 12.4 4.5 9 14 1.81
XTO-4.5 4.5 8.9 14 5.1 10.2 16 2.61
XTO-5 5 9.8 15.4 5.6 11.2 18 3.57
XTO-6 6 11.6 18.2 6.6 13.2 21 5.86
XTO-6.5 6.5 12.6 19.8 7.2 14.4 23 7.85
XTO-7 7 13.6 21.4 7.8 15.6 25 9.53
XTO-8 8 15.4 24.2 8.8 17.6 28 13.7
XTO-9 9 17.3 27.2 9.9 19.8 32 19.8
XTO-10 10 19.1 30 10.9 21.8 35 26.4
XTO-11 11 21.1 33.2 12.1 24.2 39 35.8
XTO-12 12 23 36.2 13.2 26.4 42 45.8
XTO-13 13 25 39.2 14.2 28.4 46 59.7
XTO-14 14 26.9 42.2 15.3 30.6 49 73.5
XTO-16 16 30.9 48.4 17.5 35 56 111
XTO-18 18 34.8 54.4 19.6 39.2 63 159
XTO-20 20 38.5 60.2 21.7 43.4 70 217
XTO-22 22 42.7 67 24.3 48.6 77 292
XTO-24 24 46.4 72.8 26.4 52.8 84 376
XTO-26 26 50.3 78.8 28.5 57 91 481
XTO-28 28 54.5 85.4 31 62 98 603
XTO-30 30 58.1 91.2 33 66.2 105 735
XTO-32 32 62 97.2 35.2 70.4 112 897
XTO-34 34 66.2 104 37.8 75.6 119 1082
XTO-36 36 69.8 109.6 39.8 79.6 126 1275
XTO-38 38 73.5 115.4 41.9 83.8 133 1503
XTO-40 40 77.2 121.2 44 88 140 1734
XTO-42 42 81.2 127.4 46.2 92.4 147 2024
XTO-44 44 85 133.4 48.4 96.8 154 2314
XTO-46 46 89 139.6 50.6 101.2 161 2662
XTO-48 48 92.8 145.6 52.8 105.6 168 3010
XTO-50 50 96.6 151.6 55 110 175 3412
XTO-52 52 100.4 157.6 57.2 114.4 182 3813
XTO-54 54 104.4 163.8 59.4 118.8 189 4293
XTO-56 56 108.2 169.8 61.6 123.2 196 4772
XTO-58 114.4 179.6 65.2 130.4 203 5430
XTO-60 210 5617

Våra produkter
Relaterade produkter
Företag
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Aluminium Sleeve Manufacturers and Sleeve Aluminium Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Smyckningskomponenterna i Xingtai Hydraulic-maskiner är smidda av höghållfast legerat stål. Maskinkroppen är tillverkad av ett enda materialblock, vilket säkerställer strukturell integritet och lång livslängd. Våra hydraulsystem använder ett oljetillförselsystem med två tryckspumpar, vilket möjliggör snabb rörelse uppåt och nedåt samtidigt som det säkerställer en smidig pressprocess. Denna design förbättrar presskvaliteten och produktionseffektiviteten avsevärt.

Xingtai Hydraulic-maskiner har exporterats till många länder, inklusive Storbritannien, Australien, Nederländerna, Lettland, Malaysia, Thailand, Indien, Ryssland, Botswana, Polen och andra.

Med ledning av filosofin om "hög kvalitet, konkurrenskraftigt pris och varaktigt engagemang" strävar vi efter att möta våra kunders behov och ge dem den bästa servicen. Vi förblir dedikerade till att betjäna både befintliga och nya kunder med samma nivå av excellens när vi arbetar tillsammans för att bygga en framgångsrik framtid.
Hedersbevis
  • Certifieringar
  • Certifieringar
  • Certifieringar
  • Certifieringar
Nyheter
  • Pressmaskin för ståltråd | Kina hydraulisk tillverkare

    Vad a Pressmaskin för ståltråd Är och hur det fungerar En stållinapressmaskin är en hydraulisk maskin som komprimerar en aluminium- eller stålhylsa på en stållina och bildar en permanent pressad avslutning som används för att lyfta, rigga och strukturella repenheter. ...

    READ MORE
  • Vad är den hydrauliska trådpressmaskinen?

    Vad är GT-100 hydraulisk trådpressmaskin (C-ram)? Den GT-100 hydraulisk trådpressmaskin (C-ram) är en kompakt hydraulisk stållinapressmaskin byggd för att pressa stållina med ett diameterområde på 1 mm till 10 mm . Den ingår i C-frame-familjen av pressmaski...

    READ MORE
  • Vad är den hydrauliska pressmaskinen för stålrep GT-60?

    Vad är GT-60 hydraulisk trådpressmaskin (C-ram)? Den GT-60 hydraulisk pressmaskin för stålrep (C-ram) är en kompakt hydraulisk press byggd för att sänka stållina med ett diameterområde på 1 mm till 10 mm . Det är den minsta modellen i C-frame-serien, design...

    READ MORE
Branschkunskap

1. Vad är en aluminiumhylsa i vajerapplikationer

An aluminiumhylsa (även känd som en aluminiumhylsa) är en cylindrisk metallbeslag gjord av högkvalitativ 6061-T6 aluminiumlegering, designad för att krympa och säkra vajerändar, öglor eller skarvar. I stållinssystem skapar den en permanent, höghållfast anslutning som förhindrar att linan glider eller brott under belastning. Industriella aluminiumhylsor har en draghållfasthet på 207 MPa och kan behålla upp till 90 % av stållinans ursprungliga brotthållfasthet när den är ordentligt krympt.

(1) Kärndesign och materialegenskaper

Aluminiumhylsor för stållinor är precisionsbearbetade med väggtjocklek från 1,2 mm till 8 mm (matchande repdiametrar 1 mm–50 mm). 6061-T6-aluminiumlegeringen erbjuder korrosionsbeständighet (saltspraytestets genomgångshastighet ≥95 % efter 1000 timmar) och duktilitet, vilket tillåter jämn deformation under krympningen för att greppa reptrådarna utan att skada dem.

Aluminiumhylsväggtjocklek efter vajerdiameter 0 mm 2 mm 4 mm 6 mm 8 mm 1-5 mm rep (1,2 mm vägg) 6-15 mm rep (3 mm vägg) 16-30 mm rep (5 mm vägg) 31-50 mm rep (8 mm vägg)

2. Viktiga tillämpningar av aluminiumhylsor i stållinssystem

Aluminiumhylsor är oumbärliga i industrier som förlitar sig på vajerintegritet, med applikationer som är skräddarsydda för belastningskrav och miljöförhållanden:

  • Konstruktion & lyft: Säkring av vajer på kranar (lastkapacitet upp till 50 ton ) och hissar, där krimpade aluminiumhylsor uppfyller OSHA säkerhetsstandarder.
  • Marine & Offshore: Korrosionsbeständiga hylsor för förtöjning av linor (saltvattenexponering), med en livslängd på 8-10 år i marina miljöer.
  • Flyg och rymd & Aviation: Lättviktshylsor för flygplanskontrollkablar (vikt ≤0,5 kg/m) med en precisionstolerans på ±0,1 mm.
  • Industriell tillverkning: Transportörsystem och materialhantering, där hylsor tål cykliska belastningar på upp till 10 000 cykler utan utmattningsfel.
Aluminiumhylsa Användning efter bransch 0 % 20 % 40 % 60 % 80 % Konstruktion Marine Aerospace Tillverkning 60 % 40 % 30 % 50 %

3. Jämförelse av prestanda: aluminiumhylsor vs alternativa hylsor

Monteringstyp Retentionsstyrka Korrosionsbeständighet Vikt (per 100 mm)
Aluminiumhylsa (6061-T6) 90 % av repstyrkan Utmärkt 120 g
Kopparhylsa 95 % av repstyrkan Bra 380 g
Hylsa i rostfritt stål 98 % av repstyrkan Superior 450 g
Jämförelse av prestanda och kostnad för vajerhylsor Krymptryck vs. styrka kvarhållningsgrad av aluminiumhylsor 60 % 70 % 80 % 90 % 5 ton 10 ton 15 ton 20 ton 25 ton 65 % 75 % 85 % 90 % 90 %

4. Vanliga frågor

F1: Vilket krimptryck krävs för aluminiumhylsor?

S: För 1-15 mm vajer, ett lägsta krimptryck på 15 ton krävs för att uppnå 85 % hållfasthet; 16-50mm linor behövs 20 ton (ingen ytterligare vinst över 25 ton).

F2: Kan aluminiumhylsor återanvändas?

S: Nej. När aluminiumhylsorna väl har krympts genomgår de permanent deformation – återanvändning minskar hållfastheten genom att 40 % och utgör säkerhetsrisker enligt ASME B30.9-standarder.

F3: Hur inspekterar man krympta aluminiumhylsor?

S: Kontrollera om det finns en jämn deformation (inga sprickor) och mät den krimpade diametern – bör vara det 60-70 % av originalhylsdiametern . Ultraljudstestning rekommenderas för kritiska tillämpningar (t.ex. flyg- och rymdfart).

F4: Vad är hållbarheten för aluminiumhylsor?

S: Vid förvaring i torra förhållanden (≤60 % luftfuktighet) har okrysade aluminiumhylsor en hållbarhet på 5 år ; Ytoxidation efter denna period minskar krimpningsintegriteten med 10-15 %
