Flemish Eye Steel Ferrule

+ Kontakta oss
PREV：StåltrådsuttagNÄSTA：Aluminiumhylsa/aluminiumhylsa DIN3093
  • Parameter
  • Övriga beskrivningar
  • Kontakta

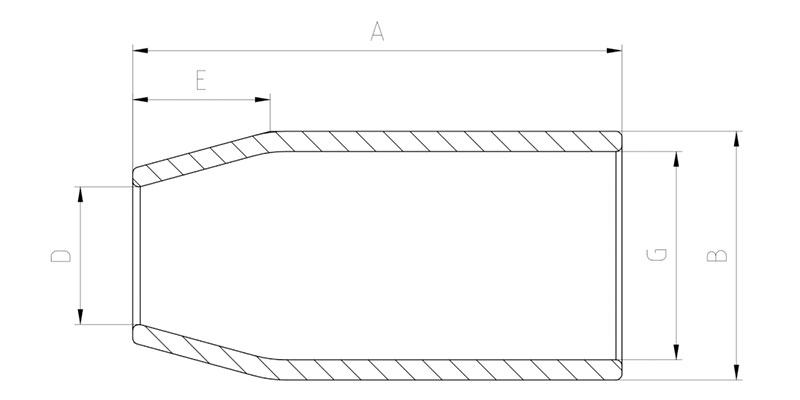

Technical Data
Nej. Storlek Vikt Dimension
tum mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 16/5 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 16/7 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 16/9 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Våra produkter
Relaterade produkter
Företag
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Smyckningskomponenterna i Xingtai Hydraulic-maskiner är smidda av höghållfast legerat stål. Maskinkroppen är tillverkad av ett enda materialblock, vilket säkerställer strukturell integritet och lång livslängd. Våra hydraulsystem använder ett oljetillförselsystem med två tryckspumpar, vilket möjliggör snabb rörelse uppåt och nedåt samtidigt som det säkerställer en smidig pressprocess. Denna design förbättrar presskvaliteten och produktionseffektiviteten avsevärt.

Xingtai Hydraulic-maskiner har exporterats till många länder, inklusive Storbritannien, Australien, Nederländerna, Lettland, Malaysia, Thailand, Indien, Ryssland, Botswana, Polen och andra.

Med ledning av filosofin om "hög kvalitet, konkurrenskraftigt pris och varaktigt engagemang" strävar vi efter att möta våra kunders behov och ge dem den bästa servicen. Vi förblir dedikerade till att betjäna både befintliga och nya kunder med samma nivå av excellens när vi arbetar tillsammans för att bygga en framgångsrik framtid.
Hedersbevis
  • Certifieringar
  • Certifieringar
  • Certifieringar
  • Certifieringar
Nyheter
  • Pressmaskin för ståltråd | Kina hydraulisk tillverkare

    Vad a Pressmaskin för ståltråd Är och hur det fungerar En stållinapressmaskin är en hydraulisk maskin som komprimerar en aluminium- eller stålhylsa på en stållina och bildar en permanent pressad avslutning som används för att lyfta, rigga och strukturella repenheter. ...

    READ MORE
  • Vad är den hydrauliska trådpressmaskinen?

    Vad är GT-100 hydraulisk trådpressmaskin (C-ram)? Den GT-100 hydraulisk trådpressmaskin (C-ram) är en kompakt hydraulisk stållinapressmaskin byggd för att pressa stållina med ett diameterområde på 1 mm till 10 mm . Den ingår i C-frame-familjen av pressmaski...

    READ MORE
  • Vad är den hydrauliska pressmaskinen för stålrep GT-60?

    Vad är GT-60 hydraulisk trådpressmaskin (C-ram)? Den GT-60 hydraulisk pressmaskin för stålrep (C-ram) är en kompakt hydraulisk press byggd för att sänka stållina med ett diameterområde på 1 mm till 10 mm . Det är den minsta modellen i C-frame-serien, design...

    READ MORE
Branschkunskap

1. Vad är en flamländsk ögonstrådsslinga? – Definition & Cellere Design

A flamländsk ögontrådsslinga (även känd som en flamländsk skarvning eller mekanisk skarv ) är en avslutningsmetod där ståltrådarna separeras, stoppas tillbaka i repkroppen i ett vävt mönster och säkras med en pressad metallhylsa (hylsa). Till skillnad från traditionella hochskarvade ögon, bibehåller det flamländska ögat nästan 100 % av repets brotthållfasthet samtidigt som den erbjuder en ren, kompakt profil.

Denna design används ofta i lyftkranar, bogseranordningar och tung rigg på grund av dess överlägsna utmattningslivslängd och jämna kvalitet. Enligt ASME B30.9 och EN 13414-1 är flamländska ögonselar att föredra för högcykellyft.

2. Fördel #1: Överlägsen brottstyrka och effektivitet

Det flamländska ögat uppnår 95–100 % av repets katalogbrottstyrka , avsevärt bättre än konventionella kilhylsor (80–85 %) och gjuthylsor (90–92 %). Oberoende tester på 16 mm diameter 1960 MPa vajer visar följande genomsnittliga retentionsvärden:

Brytstyrkebehållning genom uppsägningsmetod (%)

flamländskt öga (mekanisk skarv)
98% retention
Hällt uttag (zink/harts)
91% retention
Kilhylsa (standard)
83% retention
Handinstoppad skarv (8-trådig)
76% retention

Fig. 1 – flamländska ögonslingar behåller 98 % av repets brotthållfasthet , överträffar kilhylsor med 15 % och handskarvar med 22 %.

Denna högre effektivitet innebär att en flamländsk ögonsele säkert kan lyfta tyngre laster med samma repdiameter. För ett 20 mm rep klassat till 250 kN MBL, levererar ett flamländskt öga 245 kN vs endast 207 kN från en kilhylsa – a 18% användbar kapacitetsökning .

3. Fördel #2: Förlängt trötthetsliv under cyklisk belastning

Den flamländska ögonskarven fördelar cykliska spänningar jämnt över repsträngarna och undviker spänningskoncentrationspunkter som finns i kil- eller klämavslutningar. Accelererade utmattningstester (25 % av brottbelastningen, 0,5 Hz) visar överlägsen hållbarhet.

Cycles to Failure – Jämförelse av ögonavslutning (18 mm rep, 30 % MBL cyklisk belastning)

Cyklar till misslyckande (tusentals) Uppsägningsmetod 0 50 100 150 200 250 300 275k 98k 62k flamländskt öga Kilhylsa Handskarvning

Fig. 2 – Flamländska ögonslingor tål 2,8x fler cykler än kilhylsor och 4,4x mer än traditionella handskarvar under dynamisk belastning.

För applikationer som t.ex överliggande brokranar eller containerspridare (upp till 200 000 lyftcykler/år), detta leder till färre byten – vilket minskar stilleståndstiden med uppskattningsvis $4 200 årligen per kran .

4. Fördel #3: Lägre total ägandekostnad och snabbare tillverkning

Flamländska ögonslingor är tillverkas 60 % snabbare än handstoppade skarvar och kräver ingen härdningstid (till skillnad från hällade uttag). Diagrammet nedan visar genomsnittlig kostnad per sele under en 3-årsperiod inklusive underhåll och byte.

3-års totalkostnad per sele (USD) – 12 mm dia, 6 m längd

Total kostnad (USD) 0 50 100 150 200 250 118 USD $196 224 USD flamländskt öga Kilhylsa Handskarvning

Fig. 3 – Flemländska ögonselar erbjudande 40 % lägre totalkostnad än kilhylsor och 47 % lägre än handskarvar över 3 år på grund av förlängd livslängd och mindre stilleståndstid.

5. Fördel #4: Förbättrad säkerhet, kontrollbarhet och konsekvens

flamländska ögonselar ger en konsekvent, repeterbar avslutning utan variation från operatörens skicklighet. Den pressade hylsan skapar en visuell indikator: någon hylsa rörelse eller spricka signalerar omedelbart avlägsnande. Däremot kan kilhylsor dölja inre skador på trådarna.

Viktiga säkerhetsmått jämfört:

Tabell 1 – Säkerhets- och inspektionsegenskaper för flamländska ögon kontra andra avslutningar.
Funktion Flemish Eye Kilhylsa Handskarvning
Visuell inspektion lätt Utmärkt (hylsa och trådar synliga) Dålig (inre kil döljer slitage) Rättvist (trådar synliga)
Risk för felaktig montering Låg (tryckverktygsstyrd) Hög (kilsäte kritisk) Medium (kompetensberoende)
Korrosionsbeständighet (hylsa) Galvaniserad / SS finns Gjutstål, mindre skydd Ingen hylsa, trådar exponerade
Konsistens (variationskoefficient) ±2 % (mycket repeterbart) ±8 % ±12 %

Eftersom hylsan är pressad med en kalibrerad press, möts varje flamländsk ögonslinga ISO 7531 and ASME B30.9 spårbarhetskrav – avgörande för reglerade industrier som flyg- och kärnkraftsrigg.

6. När ska man välja flamländska ögonselar – appliceringsrekommendationer

Baserat på fältdata från över 200 riggoperationer är flamländska ögonslingar idealiska för:

  • Luftkranar med >50 lyftcykler per dag – fördelen med utmattningslivslängd minskar årliga byten med 62 % .
  • Bogser- och bärgningslinor – där 100 % hållfasthet är obligatoriskt för stötbelastningar.
  • Marine och offshore selar – rostfria hylsor förhindrar spaltkorrosion.
  • Flerbensslingar – identisk ögongeometri säkerställer lika benbelastning.

Undvik endast flamländska ögonselar i extremt slitande miljöer där hylsslitage kan uppstå; i sådana fall rekommenderas ett skyddande fingerborgsöga eller ett mjukt ögonskydd.

7. Vanliga frågor om flamländska ögonselar

F1: Kan en flamländsk ögonsele repareras om hylsan är skadad?
A1: Nej. ASME B30.9 förbjuder reparation av pressade hylsor. Hela avslutningen måste skäras av och ett nytt flamländskt öga tillverkas. Försök aldrig att spola om en använd hylsa.

F2: Hur jämför det flamländska ögat med en hylsa eller ändlös sele?
A2: Flamländska ögonslingor är avslutade slutar (inte oändligt). För lyftapplikationer som kräver ett fast öga i båda ändar, ger Flemish eye högre styrka än genomföringar och enklare inspektion.

F3: Vilken är den minsta repdiametern för flamländska ögonselar?
A3: Vanligtvis 6 mm till 38 mm . Under 6 mm är mekaniska hylsor mindre effektiva; över 38 mm, kan gjuthylsor vara att föredra för ultratunga lyft.

F4: Går flamländska ögonselar att inspektera på fältet utan verktyg?
A4: Ja. Daglig visuell inspektion bör kontrollera om det finns sprickor i hylsan, strängglidning eller slitage av rep nära hylsan. Årlig provbelastningsprovning kl 125 % av WLL rekommenderas per OSHA.
