Vad är en stålterminal i vajerapplikationer? En komplett guide

A stålterminal är en beslag som är permanent fäst vid änden av en stållina för att möjliggöra anslutning till ankare, spännskruvar, schacklar eller strukturella element. Inom stållinsteknik är terminalerna det kritiska gränssnittet mellan repet och den bärande strukturen - och de är ofta den svagaste punkten i systemet om de väljs eller installeras felaktigt. Branschdata visar det över 30 % av fel på vajermonteringen har sitt ursprung vid terminalen, inte längs själva repkroppen. Att förstå terminaltyper, effektivitetsklassificeringar och korrekt installation är därför viktigt för alla riggnings-, arkitektoniska eller marina vajerapplikationer.

1. Typer av stålterminaler som används i vajertillämpningar

Stålterminaler delas in i flera olika kategorier, var och en lämpad för olika belastningskrav, installationsmetoder och slutanvändningsmiljöer. Att välja rätt typ avgör direkt anslutningens mekaniska effektivitet.

(1) Swaged (Swageless) terminaler

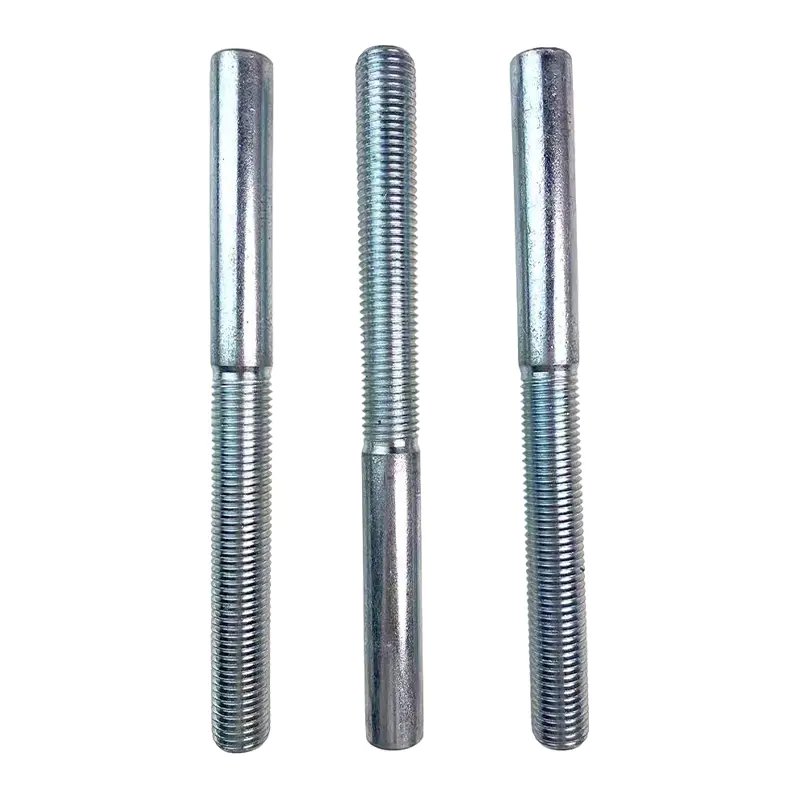

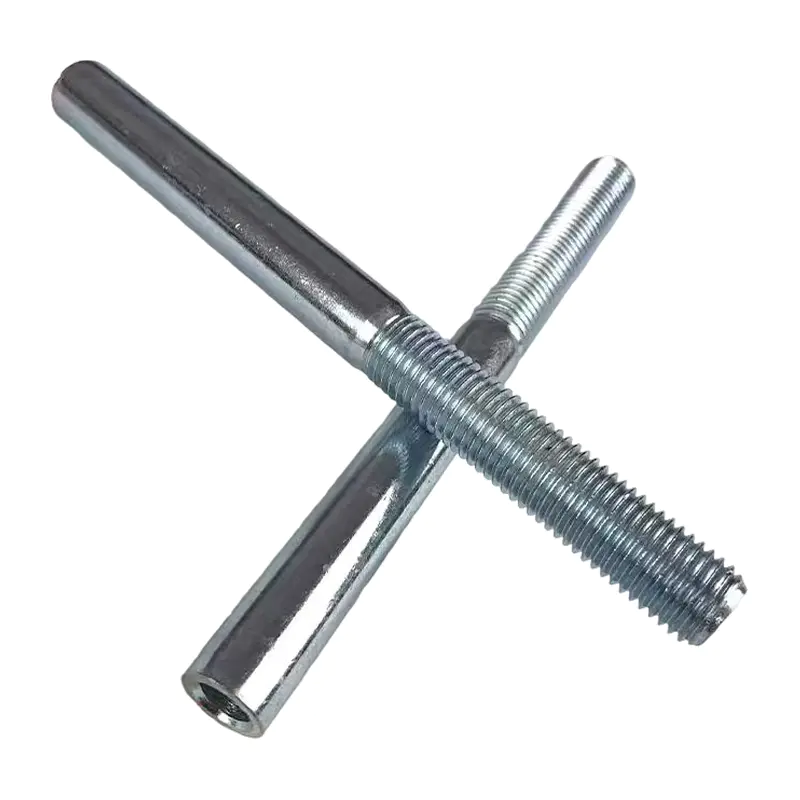

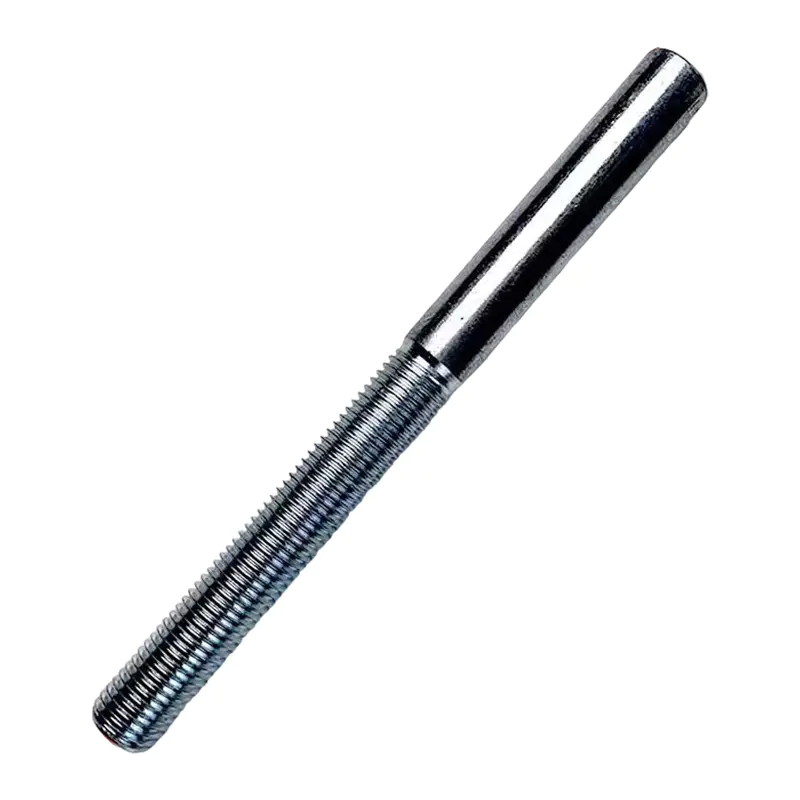

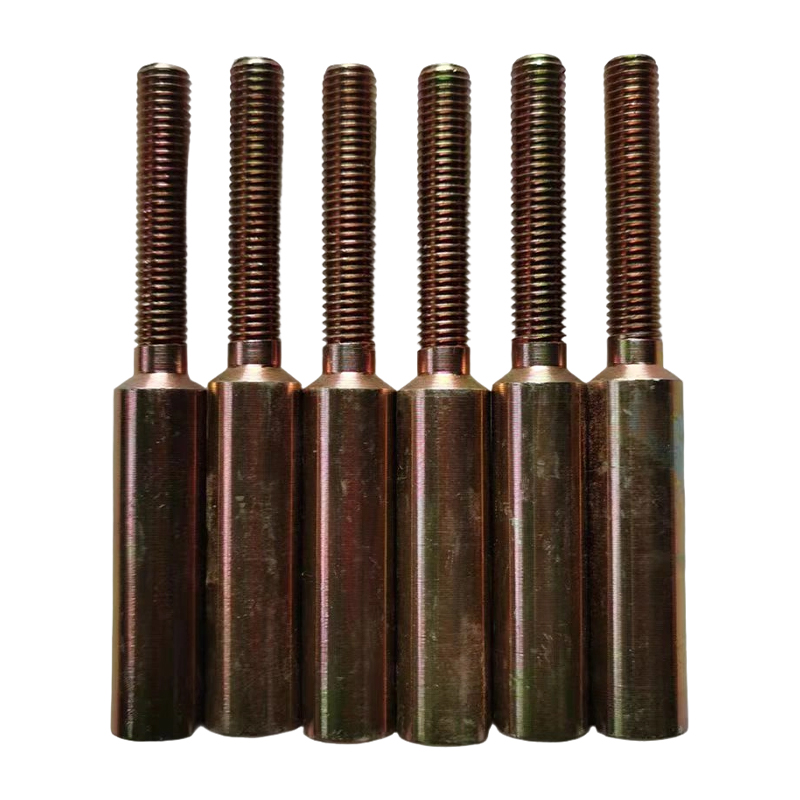

Swaged terminaler kallformas på repets ände med hjälp av en hydraulisk press, vilket skapar en permanent, högeffektiv anslutning. När de tillämpas korrekt uppnår de 95–100 % av stållinans minsta brottbelastning (MBL) , vilket gör dem till det föredragna valet för strukturella, arkitektoniska och lyfttillämpningar. Vanliga kroppsformer inkluderar gaffel, öga, stift och gängade stångändar.

(2) Spelter (harts eller zink-gjutna) uttag

Spelter-uttag är ingjutna terminaler där de öppnade trådändarna är placerade i smält zink eller epoxiharts inuti en konisk uttagskropp. Denna metod ger högsta möjliga effektivitet — upp till 100 % MBL — och är standard för kranlyftslinor, gruvlyftar och bryggkabelapplikationer där löstagbarhet och återuppkoppling i fält krävs.

(3) Vajerklämmor (U-bolt typ)

U-bultklämmor är den mest fälttillgängliga terminalmetoden men också den mest benägna att missbrukas. Korrekt applicerade enligt ASME B30.26 uppnår de ungefär 80 % av MBL . Ett vanligt fel - "sadeln på återvändsgränd"-misstaget - kan minska effektiviteten till så låg som 60 % . Antalet clips som krävs ökar med repets diameter: ett 20 mm rep kräver minst 4 klipp placerade med rätt intervall.

(4) Kilhylsor

Kilhylsor möjliggör snabb fältinstallation och utbyte utan specialverktyg. De används ofta på byggkranar och draglinor. Deras typiska effektivitet är 75–90 % av MBL beroende på design, och de kräver att återvändsgränden säkras för att förhindra oavsiktlig urkoppling under belastningsomkastning.

2. Stålterminalmaterial och korrosionsbeständighet

Terminalkroppens material måste anpassas till driftsmiljön. De tre vanligaste alternativen i professionella stållinor är:

• Kolstål (förzinkat eller varmförzinkat) — Standard för konstruktion, gruvdrift och allmänna lyft. Kostnadseffektiv och tillgänglig i det bredaste utbudet av storlekar. Galvaniserad beläggning ger tillräckligt skydd i måttliga miljöer.
• Rostfritt stål (316-grade) — Obligatorisk i havsmiljöer, livsmedelsbearbetning, arkitektoniska miljöer och kustmiljöer. Levererar överlägset gropfrätningsmotstånd och en livslängd upp till 3× längre än galvaniserat kolstål i saltsprayförhållanden.
• Höghållfast legerat stål — används i tunga lyft och gruvdrift där kompakthet och maximal styrka i förhållande till vikt är prioriterade. Vanligtvis tillgänglig i klass 80 och grad 100 beteckningar.

3. Terminalval efter applikation — Referenstabell

Olika branscher ställer olika krav på stålterminaler. Tabellen nedan sammanfattar typiska terminalval per applikation för att hjälpa specialister och riggingenjörer.

4. Trender för belastningskapacitet — hur terminalvalet påverkar monteringshållfastheten

Tabellen nedan illustrerar hur den effektiva brottbelastningen för en komplett vajerenhet förändras med terminaltyp för en 16 mm diameter, 6×19 IWRC-rep med en MBL på ungefär 15,0 ton . Terminalen blir den begränsande komponenten närhelst dess effektivitet faller under 100 %.

5. Vanliga frågor

F1: Vad är skillnaden mellan en swaged terminal och en spelter-uttag, och vilken är starkare?

Båda uppnår nästan identiska effektivitetsnivåer när de appliceras korrekt - spelter-uttag når 100 % MBL , medan swaged terminaler når 95–100 % MBL . Den viktigaste skillnaden är installation och återanvändning: pressade terminaler är permanenta, kompakta och idealiska för fabrikstillverkade sammansättningar, medan spelter-uttag kan gjutas på fältet och gjutas om, vilket gör dem att föredra för minhissningslinor och kranapplikationer där periodisk återuppkoppling krävs. För de flesta lyft- och riggsändamål är båda typerna acceptabla när monteringen är korrekt konstruerad och testad.

F2: Hur bestämmer jag hur många U-bults vajerklämmor som behövs för en given repdiameter?

Det erforderliga antalet U-bultklämmor ökar med repets diameter och specificeras i ASME B30.26 och tillverkarens vridmomenttabeller. Som en allmän vägledning: rep upp till 10 mm kräver 3 clips , 12–16 mm kräver 4 klipp , 18–22 mm kräver 5 klipp , och rep över 25 mm kräver 6 eller fler klipp . Clips måste alltid installeras med sadeln på den spänningsförande (bärande) änden och U-bulten på återvändsgränden — om du vänder detta minskar effektiviteten med upp till 25 % .

F3: När ska anslutningar av rostfritt stål användas istället för anslutningar av galvaniserat stål?

Terminaler i rostfritt stål (316-grade) bör alltid specificeras när enheten kommer att exponeras för saltvatten, kloridhaltiga atmosfärer eller kustmiljöer med hög luftfuktighet - typiskt för marina riggar, offshoreplattformar, poolinneslutningar och kustnära arkitektoniska installationer. I saltspraytestning visar 316 rostfria terminaler ingen signifikant korrosion efter 1 000 timmar , kontra galvaniserat stål som kan uppvisa rödrostgenombrott inuti 500 timmar i aggressiva miljöer. Rostfria terminaler eliminerar också den galvaniska korrosionsrisken som uppstår när kolstålbeslag används med rostfritt stållina - en kombination som accelererar korrosion av den mindre ädla metallen vid kontaktgränssnittet.
