Fingerborg för stålrep

+ Kontakta oss
PREV：Ingen tidigare produktNÄSTA：Ståltrådsuttag
  • Parameter
  • Övriga beskrivningar
  • Kontakta

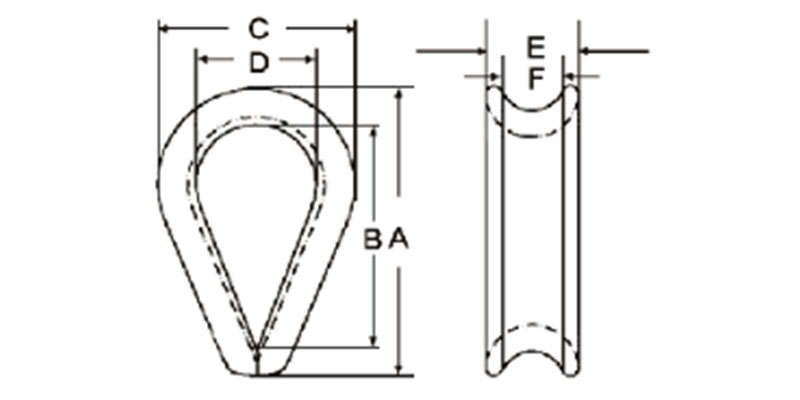

Technical Data
Storlek (mm) Mått (mm) WT/PC(kg)
A B c D E F
3 28 19 18.5 12 6 3 0.5
4 30 21 20.5 13 7 4 0.8
5 33 23 22.5 14 8 5 1
6 39 26 27 16 10 6 1.6
7 43 30 30 18 11 7 1.9
8 48 32 33 20 12 8 3
10 58 38 39 24 14 10 4.7
12 69 45 47 28 17 12 6.8
13 73 48 50 30 18 13 8
14 77 51 53 32 19 14 10
16 88 58 60 36 22 16 14.5
17 95 61 65 38 25 17 18
18 100 64 68 40 26 18 20
20 113 72 75 45 28 20 29
22 123 80 82 50 30 22 32
24 135 90 92 56 34 24 47
26 145 99 100 62 36 26 59
28 162 112 110 70 38 28 80
30 175 120 120 75 42 30 110

Våra produkter
Relaterade produkter
Företag
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Wire Rope Thimble Manufacturers and Thimble Wire Rope Sling Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Smyckningskomponenterna i Xingtai Hydraulic-maskiner är smidda av höghållfast legerat stål. Maskinkroppen är tillverkad av ett enda materialblock, vilket säkerställer strukturell integritet och lång livslängd. Våra hydraulsystem använder ett oljetillförselsystem med två tryckspumpar, vilket möjliggör snabb rörelse uppåt och nedåt samtidigt som det säkerställer en smidig pressprocess. Denna design förbättrar presskvaliteten och produktionseffektiviteten avsevärt.

Xingtai Hydraulic-maskiner har exporterats till många länder, inklusive Storbritannien, Australien, Nederländerna, Lettland, Malaysia, Thailand, Indien, Ryssland, Botswana, Polen och andra.

Med ledning av filosofin om "hög kvalitet, konkurrenskraftigt pris och varaktigt engagemang" strävar vi efter att möta våra kunders behov och ge dem den bästa servicen. Vi förblir dedikerade till att betjäna både befintliga och nya kunder med samma nivå av excellens när vi arbetar tillsammans för att bygga en framgångsrik framtid.
Hedersbevis
  • Certifieringar
  • Certifieringar
  • Certifieringar
  • Certifieringar
Nyheter
  • Pressmaskin för ståltråd | Kina hydraulisk tillverkare

    Vad a Pressmaskin för ståltråd Är och hur det fungerar En stållinapressmaskin är en hydraulisk maskin som komprimerar en aluminium- eller stålhylsa på en stållina och bildar en permanent pressad avslutning som används för att lyfta, rigga och strukturella repenheter. ...

    READ MORE
  • Vad är den hydrauliska trådpressmaskinen?

    Vad är GT-100 hydraulisk trådpressmaskin (C-ram)? Den GT-100 hydraulisk trådpressmaskin (C-ram) är en kompakt hydraulisk stållinapressmaskin byggd för att pressa stållina med ett diameterområde på 1 mm till 10 mm . Den ingår i C-frame-familjen av pressmaski...

    READ MORE
  • Vad är den hydrauliska pressmaskinen för stålrep GT-60?

    Vad är GT-60 hydraulisk trådpressmaskin (C-ram)? Den GT-60 hydraulisk pressmaskin för stålrep (C-ram) är en kompakt hydraulisk press byggd för att sänka stållina med ett diameterområde på 1 mm till 10 mm . Det är den minsta modellen i C-frame-serien, design...

    READ MORE
Branschkunskap

1. Vad är en vajerfingerborg? – Definition & grundläggoche funktion

A stålrep fingerborg är en U-formad eller droppformad metallbeslag (vanligtvis smidd stål, rostfritt stål eller galvaniserat järn) som sätts in i ögat på en vajerslinga för att skydda repets fibrer eller trådar från nötning, krossning och trötthet när ögat är fäst i en krok, bygel eller nål. Thimbles prevent direct metal-on-metal contact between the rope and the hardware, distributing the load evenly across a larger radius.

Utan fingerborg lider repögat av spänningskoncentration vid kontaktpunkten , vilket leder till för tidigt strängbrott. Enligt OSHA 1910.184 and ASME B30.9 , fingerborgsringar är obligatoriska för alla vajerslingar som används i lyftapplikationer för att säkerställa säker arbetsbelastningsintegritet.

2. Varför är en vajerfingerborg viktig? – Kritisk prestationspåverkan

Fingerborgen ökar böjradie av repögat, vilket minskar inre trådspänningar med upp till 70 % . Laboratorietester visar att ett oskyddat linöga som utsätts för cyklisk belastning misslyckas efter så få som 3 000 cykler , medan samma rep med en korrekt monterad fingerborg tål över 15 000 cykler — a 5x ökning av trötthetstiden . Diagrammet nedan illustrerar denna dramatiska förbättring.

Cyklar till fel (ögonavslutning, 10 mm vajer, 1,5 tons belastning)

Utan fingerborg (bara öga)
3 100 cykler
Med standard stålfingerborg (radie ≥ 4x repdiameter)
15 800 cykler
Med kraftig rostfri fingerborg (optimerad skåra)
18 200 cykler

Fig. 1 – Jämförelse av trötthetsliv: att använda en fingerborg ökar ögats uthållighet med upp till 487 % , förhindrar katastrofala misslyckanden.

Utöver trötthet skyddar fingerborgen mot kinking, distorsion och krossning när lyftselen belastas hårt. Till exempel, i applikationer med traverskranar, minskar en fingerborg frekvensen av byte av rep med 62 % årligen, enligt en tillförlitlighetsstudie för lyftutrustning 2023.

3. Typer av stållinor och materialvalsguide

Thimbles are categorized by material and groove design. Vanliga typer: varmförzinkat kolstål (allmänna lyft), rostfritt stål 316 (marin/kemisk), och kraftigt smidd (gruv/slipande miljöer).

Tabell 1 – Rekommenderad fingerborgstyp baserat på arbetsmiljö och repdiameter.
Miljö Rekommenderad fingerborg Ökad livslängd Typisk rep Dia
Allmän industri / torr Varmförzinkat stål 280 % cykler 6–32 mm
Marin / offshore / kemisk Rostfritt stål 316 / 304 340 % (korrosionsfri) 8–28 mm
Gruvbrytning / kraftig nötning Smidd legerat stål (härdat) 420 % slitstyrka 12–40 mm

4. Korrekt fingerborgsstorlek och belastningseffektivitet (Radius Ratio Effect)

Fingerborgens inre spårradie måste matcha repets diameter. En tumregel: böjradien bör vara minst 4 gånger repets diameter (D/d-förhållande ≥ 4) . Om förhållandet faller under 2, sjunker repeffektiviteten dramatiskt. The chart below shows breaking strength retention as a function of D/d ratio.

Brotthållfasthetsretention vs. fingerbocksförhållande (D/d)

Styrkoretention (%) Böjförhållande D/d (fingerborgsradie / repdiameter) 40 50 60 70 80 90 100 1 2 3 4 5 6 7 8 D/d <4 osäker zon

Fig. 3 – Minsta rekommenderade fingerböjningsförhållande D/d = 4 ger 80 % brotthållfasthet ; förhållande >6 bevarar >92% av repkapaciteten.

Matcha alltid fingerborgsspårets diameter till repets nominella storlek. Att använda en underdimensionerad fingerborg (< D/d-förhållande 2) kan minska säker arbetsbelastning med över 45 % och bryter mot OSHA-slingreglerna.

5. Hur man installerar en vajerfingerborg på rätt sätt (steg-för-steg)

Proper installation ensures maximum protection. Följ dessa steg:

  • Steg 1 – Mät repets diameter och välj fingerborg med spårradie ≥4x repdiameter.
  • Steg 2 – Forma ögonöglan och placera fingerborgen stadigt mot den inre krökningen.
  • Steg 3 – Sätt på vajerklämmor eller presshylsor; vridmomentklämmor enligt tillverkarens specifikationer (t.ex. 55 N·m för 12 mm rep).
  • Steg 4 – Utför provbelastningstest kl 125 % av nominell kapacitet före driftsättning.

Felaktig installation (t.ex. att handtaget inte sitter ordentligt) orsakar punktbelastning, vilket minskar livslängden med upp till 55 % . Inspektera alltid fingerborgen för sprickor eller deformation efter tunga lyft.

6. Vanliga frågor (FAQ) om stållinor

F1: Krävs alltid en stållinshylsa av säkerhetsstandarder?
A1: Ja, för lyftselar över huvudet enligt OSHA 1910.184 och ASME B30.9 är en fingerborg obligatorisk för alla ögonavslutningar som fästs i en krok eller bygel. Underlåtenhet att använda en kan resultera i citering och omedelbart repbyte.

F2: Kan jag återanvända en fingerborg efter att ha klippt av ett skadat repögla?
A2: Endast om fingerborgen inte visar några tecken på deformation, sprickor eller slitage som överstiger 0,5 mm . För applikationer med tung belastning rekommenderas byte eftersom metallutmattning kan förekomma.

Q3: What is the typical lifespan of a stainless steel thimble in marine environment?
A3: Med korrekt passivering håller 316 rostfria fingerborgen 8–12 år vid exponering för saltvatten, medan galvaniserade fingerhålor kan börja korrodera efter 18 månader. Matcha alltid material till miljön.

F4: Minskar en fingerborg repets nominella brottbelastning?
A4: Nej, en korrekt dimensionerad fingerborg håller över 95 % av katalogens brotthållfasthet . Endast underdimensionerade fingerborg (D/d <3) orsakar betydande nedsättning (upp till 45 % förlust).
