Vad är en stålreprullningsmaskin och hur fungerar den

A rullningsmaskin för stållinor , även kallad stålreplindningsmaskin eller vajerupprullningsmaskin, är industriell utrustning byggd för att linda, styra och paketera stållina, stålkabel eller liknoche flexibla metallprodukter på en rulle eller trumma på ett jämnt, spänningskontrollerat sätt. Maskinen roterar en upprullningsrulle medan ett traversstyrningssystem flyttar stållinan fram och tillbaka längs trumbredden, så att varje linlinda sitter snyggt bredvid den sista istället för att staplas upp eller korsas över sig själv. Detta grundläggande svar täcker utrustningens kärnfunktion, och avsnitten nedan förklarar arbetsprincipen, strukturen, kapacitetsområdet, automationsalternativ och typiska applikationer mer i detalj.

I praktiska termer, a stållina maskin av denna typ är placerad i slutet av en produktionslinje, direkt efter stängnings-, galvaniserings- eller smörjstationer, där färdiga rep måste samlas upp utan vridning eller ytskador. Eftersom stållina är en spiralformad produkt gjord av flera trådar och trådar, kan ojämn lindning orsaka inre spänningar, platta till de yttre trådarna eller förkorta utmattningslivslängden. En korrekt konstruerad stålrep maskin minskar dessa risker genom att hålla spänningen konsekvent och genom att lägga varje omslag med en kontrollerad stigning över trumman.

Arbetsprincipen för en trådrulle- och upprullningsmaskin

Arbetsprincipen för en stållinsrullningsmaskin kan delas upp i fyra samordnade åtgärder. Först vrider drivmotorn upprullningsspolen med en hastighet som matchar linjehastigheten för den inkommande vajern. För det andra, en travers- eller planvindmekanism, vanligtvis monterad på en styrskena ovanför eller bredvid rullen, förflyttar en styrrullanordning åt vänster och höger i synk med rullens rotation, så att repet läggs jämnt över trumman istället för att koncentreras på ett ställe. För det tredje håller en spänningskontrollanordning, som kan vara en mekanisk handhjulsbroms, en pneumatisk koppling eller en servostyrd dansarm, repet under en stadig dragkraft när det slingrar sig, vilket förhindrar lösa spolar som kan lossna under transport. För det fjärde, ett styrsystem, som sträcker sig från en enkel manuell strömbrytarpanel till en programmerbar logisk styrenhet, koordinerar motorhastigheten, traverspositionen och spänningsåterkopplingen så att hela cykeln körs utan operatörsingripande vid varje omslag.

På många industriell stållina rullningsmaskin modeller, är själva rullen monterad på en lutande eller vridbar ram, vilket gör att en hel rulle kan tippas för enklare bandning och borttagning, och sedan återgå till det horisontella lindningsläget för nästa cykel. Styrrullar placerade före traversenheten hjälper till att räta ut det inkommande repet och ta bort mindre veck, vilket ytterligare skyddar vajermaskinen och produkten från onödigt slitage.

Den isometriska layouten ovan illustrerar de sex funktionella zonerna som finns på de flesta upprullnings- och upprullningsutrustningar av denna typ. Den tvärgående styrskenan, märkt en, bär styrrullsenheten, märkt två, över rullens bredd så att det inkommande repet placeras med en kontrollerad stigning. Drivmotorn, märkt tre, är monterad vid basen och ansluts via en växellåda till cylinderaxeln för att ge ett konsekvent vridmoment. Den slingrande rullen eller trumman, märkt fyra, håller den färdiga stållinan och stöds vanligtvis på en tung svetsad ram för att hantera den kombinerade vikten av rep och rulle. Spänningskontrollhjulet, märkt fem, låter en operatör eller ett servosystem justera bromskraften så att repet förblir spänt utan att överbelastas. Basramen, märkt sex, är tillverkad av konstruktionsstål och förankrar hela enheten vid golvet för att minska vibrationer under höghastighetslindning.

Maskinstruktur och produktreferens

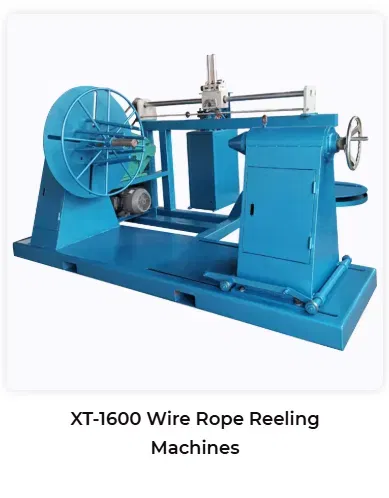

Bilden nedan visar en representant upprullningsmaskin för stållinor , modell XT-1600, som återspeglar den strukturella layouten som beskrivs i diagrammet ovan. Rulleenheten på vänster sida roterar på en tung axel som stöds av kuddblockslager, medan traversskenan placerad ovanför rullen styr vajern jämnt över trumytan under lindningen. Drivmotorn är monterad lågt på ramen för att hålla tyngdpunkten nära marken, vilket hjälper maskinen att förbli stabil vid hantering av tunga rullar av stållina. På höger sida, ett handhjul kopplat till en friktionsskiva möjliggör finjustering av ryggspänningen, vilket är särskilt användbart vid lindning av rep med olika diametrar eller styvhet. Basramen är en enda tillverkad stålkonstruktion snarare än en bultad sammansättning av separata delar, vilket stöder långsiktig strukturell integritet under upprepade belastningscykler.

XT-1600 vajerupprullningsmaskin, visad med haspelenhet, tvärskena, drivmotor och spänningskontrollhjul

Denna konfiguration är i stort sett representativ för utrustning som används för automatisk trådrullningsmaskin and automatisk trådlindningsmaskin arbetsuppgifter över stållinor, kablar och reptillverkningsanläggningar. Eftersom rullen sitter på en öppen ram snarare än i ett slutet hus, har underhållspersonal direkt tillgång till lager, drivkedjan eller remmen och traversmekanismen, vilket förenklar rutininspektion. Layouten tillåter också en gaffeltruck eller travers att närma sig rullen direkt för att lasta och lossa färdiga rullar, vilket är viktigt i anläggningar som flyttar stora volymer rep genom lindningsstationen varje skift.

Formnings- och lindningsprocess för stålrep

Spolningsprocessen på en typisk maskin för tillverkning av stållinor linje följer en repeterbar sekvens från rå repintag till färdig, förpackad spole. Att förstå varje steg hjälper till att förklara varför konsekvent spänning och styrning har så stor betydelse för slutproduktens kvalitet.

1. Vajer kommer från stängnings- eller strandningslinjen och passerar genom rätrullar som tar bort mindre krökning.
2. Linan går in i spänningskontrollenheten, där bromskraften ställs in efter lindiameter och konstruktion.
3. Traversstyrningen placerar repet vid startpunkten på den tomma rullen och påbörjar den första lindningen.
4. Rullmotorn och traversmotorn fungerar tillsammans så att varje linda sitter bredvid den föregående utan mellanrum eller överlappningar.
5. När ett lager är färdigt vänds traversriktningen automatiskt och lindningen fortsätter på nästa lager.
6. När mållängden eller rullens kapacitet har uppnåtts stannar maskinen, repänden säkras och den färdiga spolen förbereds för bandning och transport.

På halvautomatiska maskiner övervakar en operatör denna cykel och utlöser manuellt stopp- och repklippningsstegen. På mer avancerade hydraulisk trådformningsmaskin och PLC-kontrollerade linjer, sensorer spårar replängd och lagerantal automatiskt, vilket minskar mängden manuell uppmärksamhet som behövs under långa produktionskörningar.

Produktionskapacitet och materialkompatibilitet

Upprullnings- och upprullningsutrustning i denna kategori är i allmänhet konstruerad kring diametern och vikten på vajern som hanteras. Beroende på modell och konfiguration grupperas maskiner vanligtvis i lätta, medelstora och tunga belastningsklasser, som motsvarar olika rullstorlekar, motorkraft och ramstyrka. Diagrammet nedan visar en typisk klassificering som används över industriell stållina produktionslinje segment, baserat på vanliga utrustningsspecifikationer snarare än ett enda certifierat testresultat.

Detta stapeldiagram grupperar utrustningen i tre allmänna klasser baserat på den maximala vajerdiametern som var och en vanligtvis är byggd för att rymma. Lätta maskiner specificeras vanligtvis för diametrar upp till cirka tjugo millimeter och används ofta för mindre kabel- och repprodukter inom allmän tillverkning. Medelstarka maskiner utökar detta område till ungefär trettiofem millimeter och väljs ofta ut för standardkonstruktioner och riggarrep. Kraftiga maskiner är byggda med förstärkta ramar och drivningar med högre vridmoment för att hantera diametrar som närmar sig femtio millimeter, vilket motsvarar kraven för storskaliga lyft, gruvdrift och marint rep. Den exakta siffran för en specifik maskin beror på dess motoreffekt, rullestorlek och ramdesign, så detta diagram bör läsas som en allmän referens snarare än en fast specifikation för varje modell. Materialkompatibilitet över dessa klasser inkluderar vanligtvis kolståltråd, galvaniserad ståltråd, olika legerade ståltrådar och stållinor av rostfritt stål, eftersom lindningsmekanismen i sig huvudsakligen arbetar med repets diameter och styvhet snarare än den specifika stålkvaliteten.

Automationsnivå och styrsystem

Modernt automatisk trådlindningsmaskin system erbjuds i allmänhet i halvautomatiska och helautomatiska konfigurationer. I en halvautomatisk inställning ställer föraren in spänningen och startar cykeln, medan rörelse- och hastighetssynkroniseringen körs automatiskt. I en helautomatisk inställning hanterar en programmerbar logisk styrenhet replängdsräkning, lagerbyten, spänningsåterkoppling och stoppförhållanden, vilket minskar nivån på operatörens uppmärksamhet som krävs under kontinuerlig produktion. Radardiagrammet nedan sammanfattar allmänna prestandaegenskaper förknippade med välkonstruerad utrustning i denna kategori, presenterad på en enkel relativ skala för illustration snarare än som resultat från ett formellt jämförande test.

Radardiagrammet visar sex generella egenskaper som köpare vanligtvis utvärderar när de granskar upprullnings- och upprullningsutrustning, inklusive automationsnivå, kontrollprecision, strukturell hållbarhet, kapacitetsflexibilitet, enkel underhåll och till och med lagerlindningskvalitet. Automationsnivån återspeglar hur mycket av lindningscykeln som körs utan manuell inmatning när processen väl startar. Kontrollprecision relaterar till hur exakt spännings- och traverssystemen reagerar på förändringar i repets diameter eller hastighet. Strukturell hållbarhet återspeglar ram- och komponentdesign som är avsedd att motstå upprepad tung belastning över tid. Kapacitetsflexibilitet indikerar hur väl en enda maskin kan hantera en rad repdiametrar och rullstorlekar snarare än en enda fast produkt. Enkelt underhåll och jämn lindningskvalitet relaterar båda till hur lätt utrustningen kan inspekteras, justeras och hållas i gott skick under regelbunden användning. Dessa sex dimensioner presenteras tillsammans för att ge läsarna en allmän ram för att utvärdera utrustning snarare än att tilldela en exakt numerisk poäng till en enskild maskin.

Tillämpningsindustrier för trådrullningsutrustning

Maskiner för rullning och upprullning av stållinor används överallt där färdiga rep, kabel eller liknande flexibla stålprodukter behöver lindas på en rulle för lagring, transport eller direkt användning. Vanliga applikationsindustrier inkluderar konstruktion, där rep används i kranar, hissar och ställningssystem, gruvdrift, där rep hanterar tunga belastningar i schakt och transportsystem, marin och sjöfart, där förtöjnings- och riggrep måste lindas upp utan vridning, och allmänna lyft- och riggoperationer över tillverkningsanläggningar. Enligt en marknadsundersökningsrapport publicerad av Persistence Market Research representerar konstruktion det ledande applikationssegmentet för stållina, och bidrar med över 39 procent av marknadsintäkterna 2025, med den återstående andelen fördelad på gruvdrift, marin, olja och gas och andra industriella och kranrelaterade användningar.

Munkdiagrammet ovan sammanfattar denna applikationsfördelning i visuell form. Byggsegmentet utgör den största enskilda andelen, drivet av en pågående efterfrågan på kranar, hissar och materialhanteringsutrustning på bygg- och infrastrukturplatser. Den sammanlagda återstående andelen återspeglar det breda utbudet av andra sektorer som är beroende av korrekt lindade stållinor, inklusive gruvtransporter och schaktsystem, marina förtöjnings- och bogseringsoperationer, olje- och gasborrning och lyft samt allmän industriell krananvändning. Eftersom dessa slutanvändningssektorer har olika arbetscykler och miljöförhållanden, använder många anläggningar mer än en typ av lindnings- och rullningsmaskiner för att matcha repdiameter, beläggning och förpackningskrav för varje marknad de betjänar. Denna fördelning förklarar också varför leverantör av tung rullutrustning för rep Verksamheten upprätthåller ofta en rad rullstorlekar snarare än en enda fast konfiguration, eftersom kundernas krav varierar avsevärt mellan konstruktionsrep och specialiserade marin- eller gruvrep.

Wire Rope Rolling vs Twist Machine: Vad är skillnaden

En rull- eller lindningsmaskin för stållinor och en tvinnamaskin för stållinor tjänar olika stadier av tillverkningsprocessen, och att förstå skillnaden hjälper ingenjörer och köpare att välja rätt utrustning för en given produktionslinje. En tvinningsmaskin, ibland kallad en strandnings- eller stängningsmaskin, bildar själva stållinan genom att vrida enskilda trådar till trådar och sedan tvinna dessa trådar runt en kärna. En rull- eller rullningsmaskin fungerar efter att repet redan har formats, och dess roll är att linda upp det färdiga repet på en rulle eller trumma för lagring och transport.

I en integrerad tillverkningslinje för stållinor , dessa två maskintyper är vanligtvis sammankopplade genom mellanliggande processer såsom galvanisering, smörjning eller inspektion, så det tvinnade repet färdas från stängningsmaskinen genom dessa stationer innan det når det sista lindnings- och upprullningsstadiet. Att välja rätt rull- eller rullningsmaskin för slutet av linjen beror i första hand på diameterintervallet, vikten och förpackningsformatet som behövs för det färdiga repet, snarare än på den vridningsmetod som användes tidigare i processen.

Utsikter för industritillväxt för vajer och relaterad utrustning

Efterfrågan på utrustning för hantering av stållinor, inklusive rullnings- och upprullningsmaskiner, tenderar att följa den totala tillväxten på själva stållinsmarknaden, eftersom varje meter rep som produceras så småningom måste lindas och paketeras. Enligt en rapport från MarketsandMarkets förväntas den globala stållinsmarknaden växa från cirka tio komma fem miljarder amerikanska dollar 2025 till nästan tretton komma nio miljarder amerikanska dollar till 2030, med en sammansatt årlig tillväxttakt på cirka fem komma åtta procent. Diagrammet nedan presenterar en illustrativ tillväxtbana beräknad från denna rapporterade takt, och visar hur en marknad av denna storlek kan utvecklas år för år om tillväxten förblir stabil under hela perioden.

Detta områdesdiagram visar en stadig uppåtgående linje från strax över tio miljarder dollar 2025 mot nästan fjorton miljarder dollar 2030, i linje med den sammansatta årliga tillväxttakten som rapporterats av MarketsandMarkets för den globala stållinsmarknaden. Den gradvisa lutningen speglar en mogen industri med konsekvent, snarare än explosiv, expansion, vilket är typiskt för kapitalutrustning och infrastrukturrelaterade marknader. Tillväxt av detta slag tillskrivs i allmänhet fortsatta investeringar i bygg-, infrastruktur- och gruvprojekt runt om i världen, tillsammans med en stadig ersättningsefterfrågan när befintliga rep når slutet av sin livslängd. När den totala repproduktionen expanderar, måste lindnings- och upprullningskapaciteten vid slutet av tillverkningslinjerna utökas parallellt med den, vilket stödjer pågående investeringar i automatisk trådrullningsmaskin och tillhörande hanteringsutrustning. Läsare bör behandla diagrammet som en illustrativ trend som härrör från en enda publicerad tillväxttakt snarare än en exakt prognos från år till år, eftersom faktiska marknadssiffror kan variera beroende på region och rapporteringsmetod.

Underhållsvägledning och utrustningens livslängd

Rutinunderhåll spelar en viktig roll för att hålla en vajerrullningsmaskin igång smidigt under dess livslängd. Ett grundläggande underhållsschema omfattar i allmänhet smörjning av lager och drivkomponenter, inspektion av styrrullar med avseende på slitage eller felinriktning, och periodiska kontroller av spänningskontrollmekanismen för att bekräfta att den fortfarande reagerar exakt över det lindiameterområde som maskinen förväntas hantera.

• Kontrollera och smörj cylinderaxelns lager och oljenivåerna i växellådan enligt tillverkarens schema.
• Inspektera löpande styrrullar och skenor för slitage, eftersom ojämna ytor kan orsaka inkonsekvent lindning av lagret.
• Verifiera inställningarna för spänningskontroll med jämna mellanrum, särskilt efter byte till en annan lindiameter eller ett annat material.
• Undersök elskåp och ledningsanslutningar för att minska risken för oplanerade stillestånd.
• Håll basramen och det omgivande arbetsområdet fria från skräp som kan störa rullens lutning eller rotation.

Anläggningar som följer en konsekvent underhållsrutin upplever i allmänhet färre oplanerade avbrott och kan förlänga deras praktiska livslängd maskin för tillverkning av stållinor utrustning. Eftersom lindningsmaskinerna arbetar kontinuerligt under produktionsskiften kan även små snedställningar i traverssystemet ackumuleras till synliga lindningsdefekter över tiden, vilket gör rutininspektion till en viktig del av den övergripande utrustningshanteringen snarare än en valfri uppgift.

Om Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd grundades 1992 och är beläget i Taizhou City, Jiangsu-provinsen, Kina. Företaget är specialiserat på tillverkning av hydrauliska trådpressmaskiner, trådglödgnings- och avsmalningsmaskiner, aluminiumhylsor, lyftklämmor och relaterad vajerhanteringsutrustning som rullnings- och upprullningsmaskinerna som beskrivs i denna artikel. Xingtai Hydraulic arbetar med produktionsanläggningar, teknisk personal, testutrustning och ett kvalitetsledningssystem som syftar till konsekvent produktion över hela sitt utrustningssortiment.

Smyckningskomponenterna som används i Xingtai Hydraulic-maskiner är smidda av höghållfast legerat stål, och maskinkroppen för dess pressutrustning är tillverkad av ett enda materialblock för att stödja strukturell integritet och lång livslängd. Företagets hydraulsystem använder ett oljetillförselarrangemang med dubbla tryckpumpar, som är utformat för att möjliggöra snabb uppåt- och nedåtgående rörelse samtidigt som en kontrollerad pressprocess bibehålls, vilket bidrar till presskvalitet och produktionseffektivitet på dess hydrauliska produktlinjer.

Xingtai Hydraulic utrustning har skickats till kunder i ett antal länder, inklusive Storbritannien, Australien, Nederländerna, Lettland, Malaysia, Thailand, Indien, Ryssland, Botswana och Polen, bland andra. Företaget arbetar utifrån en filosofi som är centrerad på konsekvent kvalitet, konkurrenskraftig positionering och långsiktigt engagemang för kundrelationer, och fortsätter att betjäna både befintliga och nya kunder inom hela sitt utbud av bearbetnings- och hanteringsutrustning för stållinor, inklusive stållina maskin supplier relationer som byggts under år av exporterfarenhet.

Vanliga frågor

F1: Vad är huvudsyftet med en stållinsrullningsmaskin
A1: Dess huvudsakliga syfte är att linda färdigt stålrep jämnt på en rulle eller trumma, med hjälp av koordinerad haspelrotation, traversstyrning och spänningskontroll för att förhindra trassling eller ojämna lager.

F2: Hur skiljer sig en vajerrullningsmaskin från en vridningsmaskin
A2: En rull- eller lindningsmaskin lindar redan bildat rep på en rulle, medan en vridnings- eller stängningsmaskin bildar själva repet genom att tvinna ihop trådar och trådar tidigare i produktionslinjen.

F3: Vilka vajerdiametrar kan denna typ av utrustning vanligtvis hantera
A3: Beroende på modell och konfiguration är maskiner i denna kategori vanligtvis byggda för diametrar från cirka tio till femtio millimeter, som täcker lätta, medelstora och tunga applikationer.

F4: Vilka material är kompatibla med trådrullningsmaskiner
A4: Dessa maskiner hanterar vanligtvis kolståltråd, galvaniserad ståltråd, olika legerade ståltrådar och rostfritt ståltråd, eftersom lindningsmekanismen huvudsakligen reagerar på diameter och styvhet.

F5: Vilket underhåll kräver en vajerupprullningsmaskin
S5: Rutinunderhåll inkluderar i allmänhet smörjning av lager och växellådor, inspektion av styrrullar och räls, regelbundna kontroller av spänningskontroll och regelbunden granskning av elektriska styrkomponenter.
