Tillbehör för bearbetning av stålrep Förvandla en vanlig stålkabel till en pålitlig lastbärande enhet

Tillbehör för bearbetning av stålrep, inklusive timglashylsor av aluminium, aluminiumhylsor, stålhylsor, sänkterminaler och vajerhylsor, är de komponenter som omvandlar en längd av obearbetad stållina till ett färdigt avslutningssystem redo för lyftning, riggning eller strukturell användning. Dessa tillbehör för termineringssystem arbetar tillsammans i änden av repet, där belastningen överförs från kabeln till en koppling, ett öga eller en anslutningspunkt, och där en dåligt utformad terminering är mycket mer sannolikt att gå sönder än själva repkroppen. En timglashylsa av aluminium eller aluminiumhylsa gjord till en referens som DIN 3093 sänks över två överlappande repben för att bilda en kompressionsfog, medan en stålhylsa som avslutar en flamländsk ögonskarv förstärker ett förskarvat öga snarare än att förlita sig på enbart kompression. Fingerringar för stålrep monteras sedan inuti ögat för att skydda repfibrerna eller vajrarna från att klämmas eller slitas mot en tapp, bygel eller krok. Att välja rätt kombination av hylsa, hylsa och fingerborg för en given repdiameter och applikation är den enskilt viktigaste faktorn för att bygga en hållbar vajeravslutning. Avsnitten nedan tittar på hur varje tillbehör fungerar, hur de jämförs och var dimensionella referenser som DIN 3093 passar in i förberedelsen av repänden.

Aluminium timglashylsor och aluminiumhylsor enligt DIN 3093

En timglashylsa av aluminium, även kallad en aluminiumhylsa eller aluminiumhylsa, har fått sitt namn från den klämda timglasprofilen som bildas när hylsan komprimeras över två överlappande sektioner av stållina i en hydraulisk press. DIN 3093 är en allmänt refererad dimensionsstandard för dessa ovala och timglasformade aluminiumhylsor, vilket ger processorer en gemensam uppsättning håldiametrar, längder och styrning av presstonnage över olika repstorlekar. Eftersom aluminium är mjukare än den omgivande stållinan flyter hylsmaterialet in i springorna mellan yttertrådarna vid pressning, vilket är det som skapar det mekaniska greppet som håller ihop de två repbenen. Denna sänkningsmetod används i stor utsträckning för linslingar, förbindningar och allmänna lyftaggregat eftersom den bildar en kompakt, relativt låg profilavslutning jämfört med vissa skarvade alternativ. Korrekt val av hylsa beror på att hylsan och längden matchas till den exakta lindiametern och konstruktionen som avslutas, eftersom en underdimensionerad eller överdimensionerad hylsa minskar effektiviteten hos kompressionsfogen.

Nyckelfaktorer i valet av aluminiumhylsor

1. Repets diameter och konstruktion, eftersom hylshålet måste matcha repet som avslutas.
2. Ärmlängd, som avgör hur stor överlappningsarea som är tillgänglig för kompression.
3. Presstonnage och formprofil anpassade till hylsreferensmåtten.
4. Antal pressar specificerat för ärmlängden, applicerade i rätt sekvens.
5. Visuell inspektion av den färdiga timglasprofilen för enhetlig, fullständig kompression.

Flamländska Ögonskarvning Med Stålhylsor

Ett flamländskt öga bildas genom att avlägga strängarna i änden av stållinan, dela upp dem i två grupper och föra tillbaka dem runt en fingerborg eller dorn för att bilda en självlåsande ögonform innan en stålhylsa pressas över fogen för att hålla de instoppade strängarna på plats. Denna metod skiljer sig från en rak aluminiumhylsavslutning eftersom en del av lastvägen bärs av den mekaniska låsningen av själva skarven, med stålhylsan som lägger till ytterligare kompression och skyddar de instoppade ändarna från att rivas upp. Flamländska ögonavslutningar med stålhylsor är vanligtvis specificerade för tyngre riggning och strukturella stållinor där ett robust, inspekterbart öga krävs. Eftersom själva skarven bidrar till lastöverföring kan ett korrekt utformat flamländskt öga bete sig annorlunda under belastning jämfört med en rent kompressionsbaserad aluminiumhylsavslutning av liknande repstorlek. Att välja mellan en hylsa av aluminium och en flamländsk öga med stålhylsa beror i allmänhet på den förväntade arbetscykeln, inspektionskraven och den specifika riggstandarden som styr applikationen.

Ståltrådsspolningsterminaler och stållinor

Stållinspressningsterminaler är solida stålbeslag, såsom presshylsor, dubbar eller gafflar, som pressas direkt på änden av en stållina i en hydraulisk pressmaskin för att bilda en permanent, höghållfast anslutningspunkt. Till skillnad från en hylsa som sammanfogar två repben, förenar en sänkterminal vanligtvis repänden med en gängad tapp, öga eller gaffel som är utformad för att ansluta direkt till rigghårdvara, vilket kan förenkla den totala monteringen jämfört med en skarvad ögla plus separat kontakt. Fingerringar av stålrep är dock formade metallinsatser som är monterade inuti ett format öga, oavsett om det ögat är skapat av en flamländsk skarv eller en hylsa av aluminium, för att bibehålla ögonformen och förhindra att repet krossas eller nöts mot en stift eller bygelkropp. Att använda en korrekt dimensionerad fingerborg i ett repögla är ett enkelt sätt att förlänga avslutningens livslängd genom att hålla den bärande ytan rundad och jämnt fördelad. Tillsammans avrundar sänkterminaler och hylsor en tillbehörsserie för bearbetning av stållinor som täcker både direkta hårdvaruanslutningar och skyddade ögonavslutningar.

Detta munkdiagram presenterar en illustrativ uppdelning av hur olika typer av vajeravslutningar generellt är fördelade över typiska riggnings- och lyftarbeten, baserat på vanlig branschpraxis snarare än en enda verifierad undersökning. Aluminiumhylsavslutningar utgör den största illustrativa andelen eftersom de används i stor utsträckning över selar för allmänna ändamål och förankringsenheter där en kompakt, effektiv avslutning är att föredra. Swage terminaler följer tätt, vilket återspeglar deras vanliga användning där en direkt gängad eller hårdvaruanslutning krävs vid repets ände. Flamländska ögonavslutningar med stålhylsor representerar en mindre men ändå betydande del, i överensstämmelse med deras mer frekventa användning i tyngre eller strukturella riggapplikationer. Den återstående andelen täcker andra fingerborgsbaserade sammansättningar, som förekommer i nästan alla termineringstyper som en skyddande komponent snarare än som en fristående kategori. Som med alla allmänna industrimönster varierar de faktiska proportionerna beroende på region, repstorleksintervall och slutanvändning, så detta diagram bör läsas som en allmän orientering snarare än en exakt statistik.

Jämföra uppsägningsmetoder mellan praktiska faktorer

Att välja mellan en aluminiumhylsavslutning, en flamländsk öga med stålhylsa och en stålbyteterminal innebär i allmänhet vägning av installationshastighet, inspektionslätthet, lastkapacitet och hur varje metod beter sig under upprepad cyklisk belastning. Aluminiumhylsavslutningar tenderar att vara snabba att installera när den korrekta press- och stanskombinationen har ställts in, vilket stödjer högre genomströmning på repbutiker i produktionsstil. Flamländska ögonskarvar kräver mer skicklig arbetskraft för att lossa och vidarebefordra trådarna innan stålhylsan pressas, men många riggstandarder erkänner det resulterande ögat som en väl beprövad, inspekterbar avslutning. Stålspaksterminaler koncentrerar anslutningen till en enda solid koppling, vilket kan förenkla nedströms val av hårdvara eftersom många terminaler tillverkas med en standardgänga eller gaffelgränssnitt. Ingen av dessa metoder är universellt överlägsen, och det rätta valet beror på den styrande riggkoden, repkonstruktionen och de specifika serviceförhållandena för monteringen.

Det här radardiagrammet illustrerar allmänna praktiska avvägningar mellan en hylsa av aluminium och en flamländsk öga med en stålhylsa över fem faktorer som är relevanta för beslut om repaffär och riggning. Aluminiumhylsavslutningar ger i allmänhet högre placeringshastighet och monteringskompakthet eftersom smidningsprocessen är snabbare att utföra och ger en lägre profilpassning än ett handskarvat öga. Flamländska ögonavslutningar med stålhylsor tenderar att ge bra resultat när det är lätt att inspektion, eftersom det synliga skarvmönstret i kombination med hylsan gör det möjligt för en utbildad inspektör att kontrollera stränginstickningskvaliteten vid sidan av kompressionsfogen. Lastkapaciteten för båda metoderna beror mycket på korrekt dimensionering och installationsteknik snarare än på termineringsfamiljen enbart, varför de två linjerna sitter relativt nära varandra på den axeln i denna illustration. Korrosionsbeständigheten i denna jämförelse drivs huvudsakligen av det specifika hylsan eller hylsan som valts och den valda finishen, snarare än av själva avslutningsmetoden. Liksom med det tidigare diagrammet är dessa värden illustrativa och är avsedda att stödja allmän planering snarare än att ersätta testning eller kraven i en specifik riggstandard.

Kompatibilitetstrend för ärm och repdiameter

När stållinans diameter ökar, ökar i allmänhet också motsvarande aluminiumhylsa eller hylsa, eftersom hylsan helt måste omsluta två överlappande repben med större diameter för att utveckla en effektiv kompressionsfog. Detta förhållande dokumenteras i referenstabeller förknippade med standarder som DIN 3093, som listar matchande hylsdimensioner och rekommenderat presstonnage för en rad vanliga repdiametrar. Den relativa ökningen av erforderligt presstonnage tenderar att växa snabbare än själva lindiametern, eftersom större hylsor kräver att aluminiummaterialet flyter runt ett proportionellt större tvärsnitt av ståltrådar under kompression. Detta är en anledning till att repprocessorer upprätthåller kalibrerade pressar och matriser anpassade till specifika hylsstorleksintervall snarare än att använda en enda pressinställning över alla repdiametrar. Diagrammet nedan visar en allmän illustrativ trend snarare än ett certifierat pressbord för någon specifik hylsaprodukt.

Diagrammet visar en allmän uppåtgående trend i relativt presstonnage då repdiametern ökar från 6 mm till 26 mm, vilket återspeglar den större volymen av aluminiummaterial som måste komprimeras runt ett tjockare reptvärsnitt. Kurvan stiger gradvis vid mindre diametrar, där hylsstorlekar och presskrav ändras i mindre steg mellan intilliggande repstorlekar. Vid större diametrar fortsätter trenden uppåt och stegen mellan storlekarna tenderar att bli mer uttalade, i linje med den större materialvolymen som är involverad i större ärmar. Det här allmänna mönstret förklarar varför repbearbetningsverkstäder vanligtvis upprätthåller en rad stansar och referenstonnageinställningar snarare än att förlita sig på en enda presskonfiguration för alla repstorlekar. Operatörer bör alltid bekräfta det faktiska presstonnaget och hylsan mot den aktuella tillverkarens specifikationsblad och den relevanta standarden i stället för att förlita sig enbart på en generell trendlinje.

DIN 3093 Referensöversikt för aluminiumhylsor och hylsor

DIN 3093 är en brett refererad dimensionell standard som täcker ovala och timglasformade aluminiumhylsor som används för trådavslutning, vilket ger processorer och köpare ett gemensamt ramverk för håldiameter, hylslängd och allmänt användningsområde för olika repstorlekar. Genom att hänvisa till en erkänd standard som DIN 3093 kan köpare jämföra aluminiumhylsor och timglashylsor från olika källor genom att använda konsekventa dimensionella förväntningar snarare än att enbart förlita sig på en enda leverantörskatalog. Tabellen nedan sammanfattar allmän kategoriinformation som är relevant för tillbehör för bearbetning av stållinor förknippade med denna typ av referensstandard, och den bör läsas tillsammans med en aktuell kopia av standarden och tillverkarens specifikationsblad för exakta toleranser.

Isometrisk strukturvy av en sammansatt ärm och fingerborgsenhet

Det isometriska diagrammet nedan skisserar den allmänna strukturen hos en öga av stålrep som är formad med en aluminiumhylsa hoptryckt över två överlappande repben, med en hylsa för stålrep monterad inuti den resulterande öglan för att bevara dess form. Den komprimerade timglashylsan visas när den griper tag i båda repbenen efter smidning, vilket är den funktion som primärt ansvarar för överföring av last mellan de två överlappande repsektionerna. Fingerborgen sitter inuti ögat och ger en rundad lageryta som förhindrar att repet kläms eller bärs mot en bygelstift eller krokkropp under användning. Repbenen sträcker sig utåt från ärmen på ena sidan och böjer sig in i ögat runt fingerborgen på den andra, vilket illustrerar hur de två tillbehören fungerar tillsammans som en komplett avslutning. Att titta på enheten i denna förenklade tredimensionella form hjälper till att klargöra hur hylsan och fingerborgen tjänar två distinkta men kompletterande funktioner inom samma vajeravslutning.

Denna isometriska SVG-illustration är en förenklad representation avsedd att kommunicera funktion snarare än att tjäna som en tillverkningsritning. Den rundade fingerborgsformen som visas inuti ögat representerar den allmänna profilen som används för att stödja repet och fördela belastningen jämnt runt kurvan. Den rektangulära hylsan till höger representerar den komprimerade aluminiumhylsan efter pressning, visad med en förenklad mittlinje för att antyda timglasprofilen utan ett fullständigt detaljerat formavtryck. De två repbenen som sträcker sig från hylsan och som slingrar sig runt fingerborgen illustrerar hur den färdiga enheten bildar en komplett, bärande avslutning. Faktiska produktritningar, toleranser och pressscheman ska alltid hämtas från det aktuella specifikationsbladet för den specifika hylsan, hylsan eller fingerborgsstorleken och den repkonstruktion som används.

Om Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

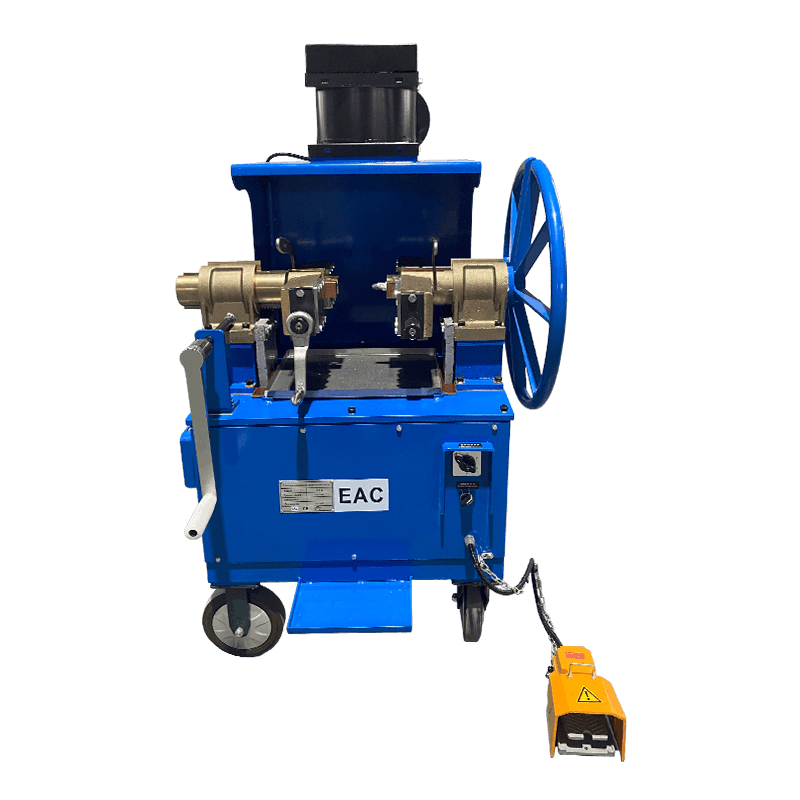

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. grundades 1992 och är beläget i Taizhou City, Jiangsu-provinsen, Kina. Företaget är specialiserat på tillverkning av hydrauliska stålreppressmaskiner, trådglödgnings- och avsmalningsmaskiner, aluminiumhylsor och lyftklämmor, och placerar dem direkt i leveranskedjan för tillbehör för bearbetning av stållinor och tillbehör för termineringssystem som beskrivs i denna artikel. Xingtai Hydraulic är utrustad med avancerade produktionsanläggningar, stark teknisk kapacitet, auktoritativ testutrustning och ett omfattande kvalitetsledningssystem. Smyckningskomponenterna som används i Xingtai Hydraulic-maskiner är smidda av höghållfast legerat stål, och maskinkroppen är tillverkad av ett enda block av material, vilket stöder strukturell integritet och lång livslängd. De hydrauliska systemen som används i dessa maskiner använder ett oljetillförselsystem med dubbla tryckpumpar, vilket möjliggör snabb rörelse uppåt och nedåt samtidigt som en jämn pressprocess bibehålls, vilket stöder konsekvent presskvalitet och produktionseffektivitet vid formning av aluminiumtimglashylsor, aluminiumhylsor och relaterade avslutningar. Xingtai hydrauliska maskiner har exporterats till många länder, inklusive Storbritannien, Australien, Nederländerna, Lettland, Malaysia, Thailand, Indien, Ryssland, Botswana och Polen, bland annat, vilket återspeglar en bred bas av internationella kunder som förlitar sig på denna utrustning för bearbetningsarbeten med stållinor.
