Vad är en stålrepsmaskin och hur fungerar den

A stållina maskin designad för smidning förenar en beslag, hylsa eller hylsa permanent på änden av en stållina genom att applicera kontrollerad tryckkraft tills metallen kallflyter runt repens strängar. I direkta termer, a stållinsbygel använder hydrauliskt eller pneumatiskt tryck för att stänga en uppsättning stansar runt en hylsa, minska dess diameter och låsa repfibrerna på plats utan svetsning eller lim. Denna process, vanligen kallad a stållinsbytning , producerar en mekanisk skarv som fördelar belastningen jämnt över den komprimerade metallen snarare än att koncentrera spänningen vid en enda punkt.

De flesta industrimaskiner förlitar sig på en hydraulisk kraftenhet snarare än manuell kraft, eftersom konsekvent tryck är det som avgör styrkan och repeterbarheten hos den färdiga avslutningen. Mindre eller bärbar pneumatiska pressverktyg för stållinor använd tryckluft för att driva en kolv, vilket är användbart för lättare kabelmontage och fältreparationsarbete där en full hydraulisk station inte är praktisk. Större fasta installationer använder däremot tvåtryckshydrauliska pumpar som växlar mellan en snabb inflygningstakt med lågt tryck och ett långsammare högtryckstryckslag, vilket förkortar cykeltiden utan att ge avkall på formstyrningen.

Att förstå denna distinktion är viktigt innan du väljer utrustning: pneumatiska enheter lämpar sig vanligtvis för mindre volymer eller mobila arbeten, medan hydrauliska presslinjer är byggda för kontinuerlig produktion av rigg-, lyft- och strukturella kabelenheter. Resten av den här artikeln bryter ner de mekaniska principerna, urvalskriterierna och underhållsmetoderna bakom tillförlitliga pressverktyg för stållinor .

Kärnkomponenter och arbetsprincip för en hydraulisk vajerbytare

En typisk hydraulisk vajerpress är uppbyggd kring fyra funktionsgrupper: ramen och kroppen, den hydrauliska kraftenheten, formsatsen och styrsystemet. Ramen tillverkas ofta som ett enkelt smidet eller gjutet block snarare än en svetsad enhet, eftersom en monolitisk kropp motstår deformation under upprepade cykler med hög tonnage och förlänger maskinens livslängd. Själva formarna är precisionsbearbetade av härdat verktygsstål, eftersom de upprepade gånger måste tåla koncentrerat tryck utan att förlora dimensionell noggrannhet.

Den hydrauliska kretsen är där det mesta av prestandaskillnaden mellan maskiner blir synlig. Ett oljeförsörjningssystem med dubbla pumpar och högt lågt tryck gör att kolven kan avancera snabbt under den obelastade fasen, och sedan automatiskt växla till en fas med lägre hastighet och högre kraft när formarna kommer i kontakt med hylsan. Detta tvåstegsbeteende minskar tomgångstiden mellan cyklerna samtidigt som det tillåter operatören, eller den automatiska tryckomkopplaren, att hålla exakt kontroll under det faktiska pressmomentet. Allmänt tillgänglig industriteknisk dokumentation för denna typ av utrustning listar vanligtvis arbetstryck i storleksordningen ungefär 28 till 70 MPa , beroende på maskintonnage och formkonfiguration.

Typisk arbetssekvens

1. Hylsan träs på repänden och placeras inuti de öppna formarna.
2. Operatören kopplar in fotpedalen eller kontrollpanelen och skickar kolven framåt med snabb inflygningshastighet.
3. Vid kontakt övergår systemet till högtrycksläge och komprimerar hylsan till angiven diameter.
4. En tryckavlastnings- eller automatisk returfunktion drar tillbaka kolven när målkraften uppnås.
5. Den färdiga monteringen inspekteras mot den erforderliga diametertoleransen efter spolning.

Kapacitetsnivåer: Matcha en vajermaskin till repets diameter

Utrustning i denna kategori är i allmänhet organiserad i kapacitetsnivåer snarare än en enda universell storlek, eftersom en maskin byggd för tunn flygplanskabel tjänar ett annat jobb än en som är byggd för stora förtöjningar eller kranlinor. Offentligt dokumenterade utrustningsspecifikationer inom stållinsriggningsindustrin beskriver vanligtvis ett arbetsområde från bärbara enheter anpassade till några millimeters repdiameter upp till tunga presslinjer med en kraft på flera tusen kilonewton. Diagrammet nedan grupperar detta intervall i tre illustrativa nivåer för att göra förhållandet mellan repdiameter och erforderligt presstonnage lättare att visualisera.

I den lilla nivån, lätt pneumatiska pressverktyg för stållinor eller kompakta hydraulenheter täcker kabel- och tunna reparbeten, där portabilitet och snabb installation är viktigare än råt tonnage. Mellanskiktet är där mest fast installation stållinsbygel utrustningen fungerar och täcker diameterintervallet som används vid allmän riggning, hissupphängning och tillverkning av lyftselar. Det stora skiktet representerar tunga presslinjer byggda för tjocka förtöjnings-, marin- eller gruvrep, där dynsatsen och ramen måste klara proportionellt högre klämkraft. När lindiametern ökar, skalas det erforderliga presstonnaget inte linjärt, eftersom större hylsor behöver både större kraft och längre stansrörelse för att uppnå full packning. Detta är en anledning till att val av utrustning bör utgå från det avsedda repdiameterintervallet snarare än från enbart tonnage, och det är anledningen till att många tillverkare erbjuder utbytbara stanssatser på en enda ram för att utöka det användbara området för en maskin.

Pneumatiska pressverktyg för vajer vs hydrauliska presssystem

Välj mellan en pneumatisk och en hydraulisk stållina maskin beror i första hand på produktionsvolym, repdiameter och platsförhållanden. Pneumatiska enheter är i allmänhet lättare, lättare att flytta mellan arbetsplatser och kräver bara en tryckluftstillförsel snarare än ett dedikerat hydrauliskt kraftpaket. Hydrauliska enheter å andra sidan genererar avsevärt högre och mer konsekvent spännkraft, vilket blir nödvändigt när repdiametern eller hylsans väggtjocklek ökar utöver vad enbart tryckluft kan tillförlitligt komprimera.

Inget av formaten är universellt överlägset; det korrekta valet beror på den sammansättning som tillverkas. Verkstäder som tillverkar pressverktyg för stållinor produktion i stor skala standardiseras i allmänhet på hydrauliska presslinjer på grund av utrymmet för tonnage och flexibilitet vid formbyte, medan fältservicetekniker ofta har en pneumatisk enhet till hands för reparationer på plats.

Tryckcykelbeteende: varför dubbeltryckshydraulik är viktig

En av de mer betydelsefulla tekniska skillnaderna mellan trådpresskonstruktioner är om det hydrauliska systemet använder en enkel pump eller ett pumparrangemang med två tryck. I en layout med dubbla pumpar driver en högflödes- och lågtryckspump kolven snabbt genom den tomma färdsträckan och kopplar sedan ur när motstånd upptäcks och ger kontroll till en lågflödes-, högtryckspump för den faktiska kompressionsfasen. Diagrammet nedan är en konceptuell illustration, inte en mätdatalogg, som visar hur kolvhastighet och tryck vanligtvis förhåller sig till varandra under en enda presscykel i denna typ av system.

Läst från vänster till höger visar kurvan kolvhastigheten som börjar högt medan formarna fortfarande är öppna och inget motstånd föreligger, och sjunker sedan kraftigt när hylsan får kontakt och systemet växlar till sin pressningsfas. Trycket beter sig i motsatt riktning, förblir lågt under den snabba inflygningen och stiger när kolven griper in i arbetsstycket och når sitt arbetsmaximum under komprimeringssteget. Detta omvända förhållande är precis vad a hydraulisk vajerpress är konstruerad för att producera, eftersom en kombination av snabb tillvägagångssätt med kontrollerad kompression med hög kraft är det som förkortar den totala cykeltiden utan att kompromissa med stansnoggrannheten. Maskiner som saknar detta tvåstegsbeteende tenderar att röra sig med en enda hastighet genomgående, vilket antingen slösar bort cykeltid under det tomma slaget eller riskerar en okontrollerad, höghastighetskollision när dynorna möter hylsan. I praktiken är detta en av specifikationspunkterna som är värda att fråga om när man jämför olika stållinsbytning utrustning, tillsammans med tonnage och kompatibilitet.

Där utrustning för stålrep används vanligtvis

Swaged vajeravslutningar förekommer i ett brett spektrum av lastbärande applikationer, från bygghissning till marina förtöjningslinor. Den illustrativa uppdelningen nedan är avsedd att visa relativ betoning över vanliga applikationsgrupper snarare än en exakt statistisk andel av någon specifik marknad, eftersom ingen enskild verifierad branschräkning täcker alla regionala segment lika.

Byggnadsarbeten och allmänt riggarbete tenderar att representera den största enskilda andelen, eftersom kranslingar, fastsättningar och strukturella kablar produceras kontinuerligt inom bygg- och infrastruktursektorn. Marina och förtöjningsapplikationer följer tätt, där korrosionsbeständiga hylsor och rep med större diameter kräver pressutrustning med högre tonnage. Tillämpningar för hissar och vertikala lyft kräver noggrant kontrollerade sänkdiametrar eftersom passagerarsäkerhetskoder vanligtvis anger strikta tolerans- och inspektionskrav för upphängningsrep. Gruvdrift och hantering av bulkmaterial avrundar bilden, ofta med tyngre rep som utsätts för nötande förhållanden, vilket lägger extra tonvikt på stansens hållbarhet och konsekvent packningskvalitet. Att känna igen vilken applikationskategori en given produktionsserie faller in i hjälper till att bestämma både det erforderliga presstonnaget och den formverktyg som behövs för det specifika stållinsbytning jobb.

Benchmarks för driftkomfort och effektivitet

Utöver råtonnage påverkar dagliga användbarhetsfaktorer som ljudnivå och presskonsistens hur ett verkstadsgolv upplever en given stållina maskin över ett åtta timmars skift. Riktlinjer för industriell bullerexponering refererar vanligtvis till ungefär 70 decibel som ett komfortriktmärke för långvarig exponering på arbetsplatsen, och välkonstruerad hydraulisk pressutrustning är i allmänhet utformad med förseglade pumphus och vibrationsdämpade fästen för att arbeta mot det målet. Mätaren nedan representerar detta riktmärke konceptuellt, och illustrerar hur ett välskött system jämförs med den allmänna referenspunkten snarare än att rapportera en uppmätt avläsning från en specifik maskin.

En tystare maskin är inte bara en komfortfunktion på arbetsplatsen; det är ofta en sekundär indikator på välmonterade hydrauliska tätningar, korrekt kyld olja och en stabil pump, eftersom slitna komponenter tenderar att introducera kavitationsljud och vibrationer innan de ger synliga prestandaförluster. Operatörer som arbetar ett längre skift på en stållinsbygel som går närmare riktmärket för komfort upplever generellt mindre trötthet, vilket kan stödja mer konsekvent uppmärksamhet på forminriktningen och inspektion efter spolning. Detta är en anledning till att bullerprestandan alltmer listas tillsammans med tonnage- och tryckspecifikationer när man utvärderar utrustning för ett produktionsgolv. Det är också värt att notera att avläsningar av omgivande buller varierar med monteringsyta, kapsling och anläggningsakustik, så varje enskilt riktmärke bör behandlas som en allmän referens snarare än ett garanterat resultat för varje installation. Rutinunderhåll av tätningar och hydraulolja är fortfarande det mest praktiska sättet att hålla en maskin i drift nära den avsedda akustiska och tryckprestanda under dess livslängd.

Underhållspraxis som skyddar sänkverktyg för vajer

Konsekvent underhåll är det som gör att en hydraulisk press producerar repeterbara pressdiametrar under flera års användning snarare än att gradvis driva ur tolerans. Listan nedan återspeglar allmän praxis för underhåll av hydraulisk utrustning snarare än instruktioner som är specifika för en enskild maskinmodell.

1. Kontrollera hydrauloljans nivå och tillstånd enligt ett definierat schema, byt ut filter som föroreningsindikatorer föreslår.
2. Inspektera tätningar runt kolven och cylindern för tidiga tecken på gråt, vilket vanligtvis föregår tryckförlust.
3. Verifiera forminriktningen och ytslitaget före varje produktionskörning, eftersom slitna formar äventyrar den slutliga hylsdiametern.
4. Kontrollera att tryckmätaren eller den elektriska kontaktkontrollen läser av korrekt mot en känd kalibreringsreferens.
5. Håll ramen och de rörliga komponenterna fria från skräp som kan störa full stängning av formen.

Att behandla underhåll som en schemalagd aktivitet snarare än en reaktiv tenderar att minska oplanerad stilleståndstid och hjälper till att säkerställa varje färdig montering som produceras av en stållina maskin uppfyller dess avsedda specifikation.

Om Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

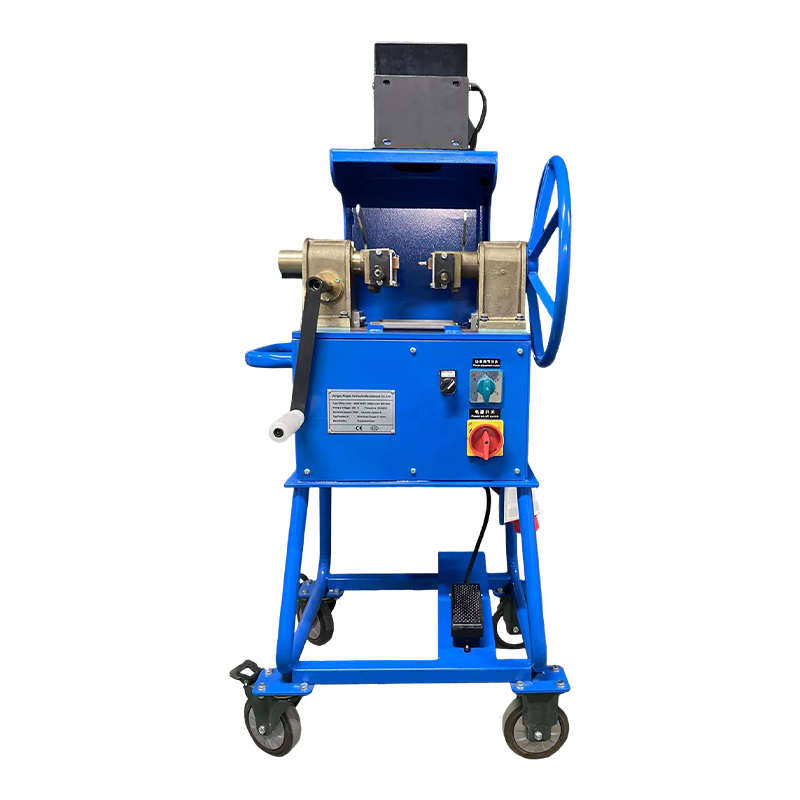

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. grundades 1992 och är beläget i Taizhou City, Jiangsu-provinsen, Kina. Företaget är specialiserat på tillverkning av hydrauliska trådpressmaskiner, trådglödgnings- och avsmalningsmaskiner, aluminiumhylsor och lyftklämmor. Xingtai Hydraulic är utrustad med avancerade produktionsanläggningar, stark teknisk kapacitet, auktoritativ testutrustning och ett omfattande kvalitetsledningssystem.

Smideskomponenterna i Xingtai Hydraulic-maskiner är smidda av höghållfast legerat stål . Maskinkroppen är tillverkad av ett enda materialblock, vilket säkerställer strukturell integritet och lång livslängd. Våra hydraulsystem använder ett oljetillförselsystem med två tryckspumpar, vilket möjliggör snabb rörelse uppåt och nedåt samtidigt som det säkerställer en smidig pressprocess. Denna design förbättrar presskvaliteten och produktionseffektiviteten avsevärt.

Xingtai Hydraulic-maskiner har exporterats till många länder, inklusive Storbritannien, Australien, Nederländerna, Lettland, Malaysia, Thailand, Indien, Ryssland, Botswana, Polen och andra.

Med ledning av filosofin om hög kvalitet, konkurrenskraftigt värde och varaktigt engagemang strävar vi efter att möta våra kunders behov och ge dem uppmärksam service. Vi är fortsatt dedikerade till att betjäna både befintliga och nya kunder när vi arbetar tillsammans mot en framgångsrik framtid.

Vanliga frågor

F1: Vad är skillnaden mellan en stållina och en mekanisk klämkoppling?

En swag komprimerar en hylsa permanent runt repets ände med kontrollerat tryck, vilket bildar en fast, icke justerbar avslutning. En mekanisk klämma, däremot, använder fästelement som kan dras åt eller tas bort, vilket vanligtvis gör den lämpad för tillfälliga eller fältjusterbara anslutningar snarare än permanenta lastbärande enheter.

F2: Kan pneumatiska pressverktyg för stållinor hantera samma diameterområde som en hydraulpress?

Generellt inte. Pneumatiska verktyg är väl lämpade för tunnare kabel och mindre lindiametrar, medan rep med större diameter vanligtvis kräver den högre och mer konsekventa klämkraften som produceras av ett hydrauliskt vajerpresssystem.

F3: Varför spelar inriktningen av munstycket så stor roll för sänkkvaliteten?

Om dynorna är felinriktade eller slitna kan den färdiga hylsens diameter vara inkonsekvent, vilket påverkar hur jämnt belastningen fördelas över den komprimerade sektionen. Regelbunden inspektion av stansytor hjälper till att bibehålla den avsedda avslutningshållfastheten över alla tillverkade enheter.

F4: Hur ofta ska hydrauloljan kontrolleras på en stållina?

Detta beror på produktionsvolym och driftsmiljö, men ett definierat inspektionsintervall, snarare än ett reaktivt, är den allmänna praxis som rekommenderas för hydraulisk utrustning att fånga upp kontaminering eller tätningsslitage innan det påverkar presskonsistensen.

F5: Vad bör utvärderas innan man väljer en stållinsmaskin för en produktionslinje?

Nyckelfaktorer inkluderar lindiameterintervallet som ska bearbetas, erforderligt presstonnage, utbytbarhet av munstycken, design av hydrauliska system såsom dubbeltryckspumpning och tillgången till teknisk support för löpande underhåll.
